紫外激光打標機在硅片晶圓上激光打碼工藝

紫外激光打標機在硅片晶圓上激光打碼工藝

一、工藝概述

為實現半導體晶圓生產溯源管控，需在表面刻印二維碼、ID、批次碼等微碼。355nm紫外激光打標機采用冷加工方式，無熱損傷、不破壞硅片晶格，適配拋光、鍍膜、超薄各類晶圓，是半導體行業主流打碼設備。

二、工作原理

紫外短波長激光經振鏡聚焦，依靠光化學消融打斷材料分子鍵，表層硅材料氣化剝離形成微細蝕刻標識。加工無高溫熔融，熱影響極小，不改變晶圓電學性能。

三、核心加工優勢

? 冷加工無損傷：熱影響區1-5μm，無發黑、裂紋、形變，適配脆性薄晶圓。

? 超高精度：光斑最小0.01mm，可刻印微米級微碼，不占用芯片有效區域。

? 非接觸加工：無物理擠壓劃傷，保護鍍膜及氧化層。

? 標識永久：耐酸洗、高溫退火等后工序，長期清晰可掃。

? 自動化適配：搭配CCD視覺+真空吸附，適配無塵車間量產。

四、常用應用場景

五、核心工藝參數（通用）

? 激光波長：355nm紫外激光器

? 適用功率：5-15W（常規晶圓優選8W）

? 刻印深度：2-10μm（可控微調）

? 重復精度：±0.002mm

? 環境要求：恒溫22-26℃，無塵恒濕

六、標準工藝流程

晶圓除塵清潔→編碼編程排版→CCD視覺自動對位→紫外激光冷刻→在線掃碼質檢→真空自動下料收納。

七、常見問題與解決辦法

? 碼體毛刺模糊：校準焦距、降低打標速度。

? 表面發黑：降低單脈沖功率，采用多次淺刻。

? 打標偏移：重新標定視覺系統，加固減震工作臺。

? 薄硅片變形：勻光模式，分散激光能量。

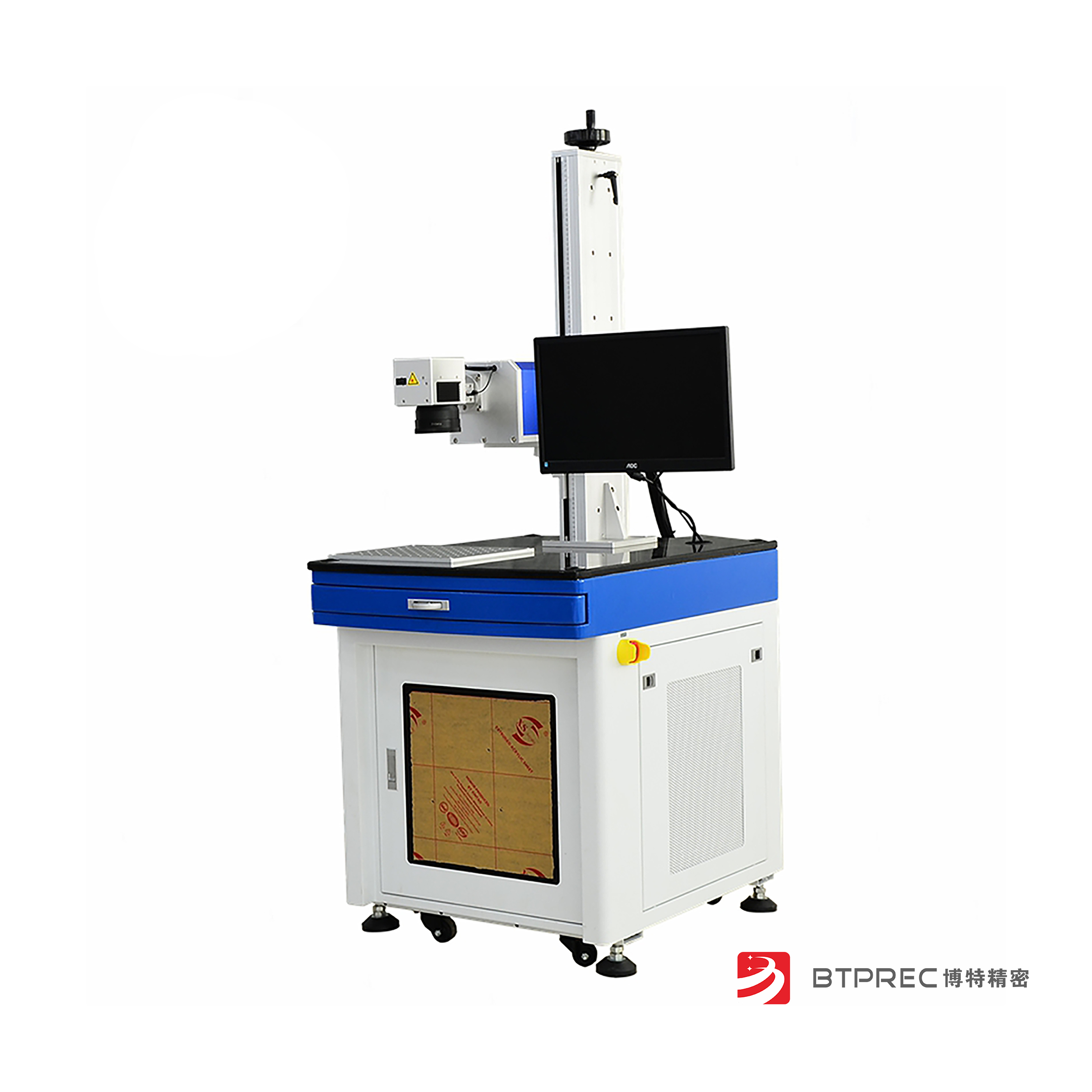

八、博特精密專項設備說明

博特精密專注半導體專用紫外激光打標設備研發，針對晶圓打碼痛點優化光路與視覺算法。設備適配6-12英寸全規格晶圓，熱影響可控、無晶格損傷；集成真空吸附、自動除塵、在線檢測，適配無塵車間量產，可為半導體、光伏行業提供定制化晶圓打碼成套解決方案。

九、總結

紫外激光打碼是目前晶圓標識最優工藝，精度高、無損傷、耐制程，適配半導體高端制造。博特精密專用晶圓打標設備穩定性強、良率高，廣泛應用于各類硅片晶圓追溯打碼場景。
