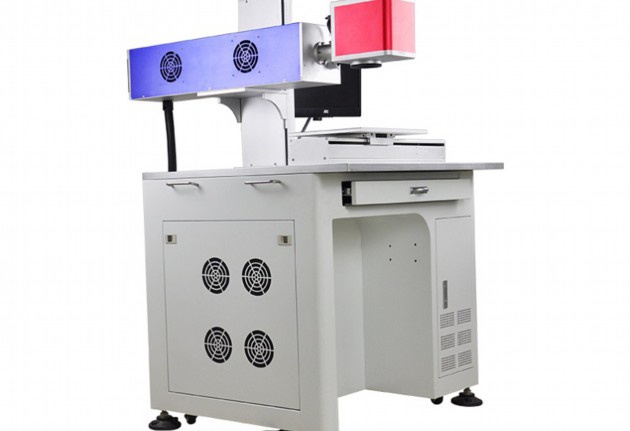

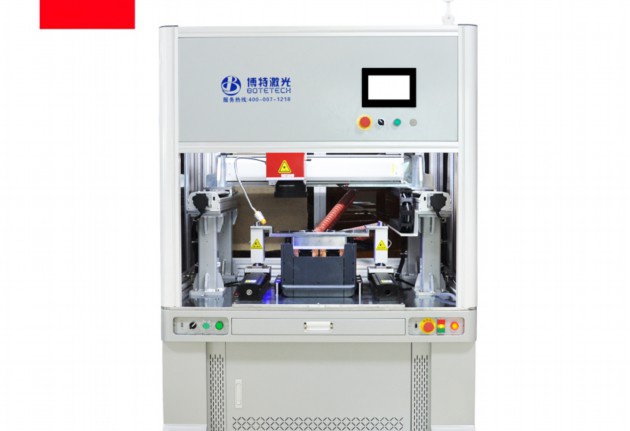

皮秒激光切割機技術參數

以下是一份詳細的皮秒激光切割機技術參數表，供參考：

皮秒激光切割機技術參數表

一、激光器參數

1. 激光類型

– 超快脈沖光纖激光器（皮秒級）

– 工作模式：脈沖輸出，支持連續/單脈沖/脈沖串模式

2. 激光波長

– 基頻波長：1064 nm（紅外）

– 可選諧波波長：532 nm（綠光）、355 nm（紫外）、266 nm（深紫外）

3. 脈沖寬度

– ≤10 ps（皮秒級），支持可調脈寬

4. 輸出功率

– 平均功率：20 W – 100 W（可定制更高功率）

– 峰值功率：≥1 GW

5. 重復頻率

– 范圍：單次觸發至10 MHz（可編程調節）

– 穩定性：±0.1%

6. 光束質量

– M2因子：<1.3 - 光束發散角：<0.5 mrad 二、加工性能參數 1. 切割精度 - 定位精度：±1 μm - 重復定位精度：±0.5 μm 2. 最小光斑直徑 - 聚焦光斑：≤10 μm 3. 切割速度 - 最大掃描速度：2000 mm/s - 加工效率：視材料厚度與復雜度，典型值10-100 mm2/s 4. 切割厚度 - 適用材料厚度：0.01 mm - 5 mm（金屬/非金屬） 5. 加工模式 - 支持鉆孔、切割、刻蝕、表面處理 - 多層材料分層加工能力 三、適用材料范圍 - 金屬材料：不銹鋼、鋁合金、銅、鈦合金、金、銀等 - 半導體材料：硅片、藍寶石、碳化硅（SiC）、氮化鎵（GaN） - 脆性材料：玻璃、陶瓷、石英、水晶 - 高分子材料：PI（聚酰亞胺）、PET、PC、PMMA（亞克力） - 其他：復合材料、柔性電路板（FPC）、生物醫療材料 四、運動與控制系統 1. 運動平臺 - 類型：高精度線性電機平臺/振鏡掃描系統 - 行程范圍：標準300×300 mm（可定制至2000×2000 mm） - 最大加速度：2.5 G 2. 控制系統 - 核心控制器：工業級PC + FPGA/DSP實時控制 - 軟件接口：支持AutoCAD、SolidWorks等CAD/CAM文件導入 - 人機界面：觸摸屏操作，支持多語言切換 3. 對焦系統 - 自動對焦功能，Z軸調節精度±0.1 μm - 視覺定位：CCD同軸監視，分辨率5 μm 五、冷卻與穩定性 1. 冷卻方式 - 風冷/水冷一體式設計，溫控精度±0.1°C 2. 環境要求 - 工作溫度：15-30°C - 濕度：20%-70% RH（無冷凝） 3. 穩定性 - 功率波動：<1% RMS - 連續工作時間：≥72小時 六、安全與防護 - 符合CE/ISO安全標準 - 全封閉光路設計，配備激光防護罩 - 緊急制動按鈕與紅外安全感應裝置 - 廢氣處理系統：可選配抽風除塵裝置 七、設備物理參數 - 整機尺寸：1500×1200×1800 mm（標準機型） - 重量：約800 kg - 電源要求：220 V/380 V，50/60 Hz，功率≤5 kW 八、售后服務與技術支持 - 質保期：1年（核心部件2年） - 培訓服務：現場操作與維護培訓 - 全球技術支持網絡，響應時間≤24小時 技術優勢 1. 超精密加工：皮秒級脈沖減少熱影響區（HAZ），實現冷加工效果。 2. 多材料兼容性：金屬、非金屬、透明材料均可高效處理。 3. 高靈活性：參數可調，適應復雜圖形與微米級結構加工。 4. 低維護成本：光纖激光器壽命>10萬小時，無耗材設計。

典型應用領域

– 消費電子：OLED屏切割、FPC柔性電路板加工

– 新能源：鋰電池極耳切割、光伏硅片鉆孔

– 醫療設備：心血管支架、微創手術刀具

– 科研領域：超材料制備、光子晶體加工

以上參數可根據具體機型配置調整，總字數約800字。如需進一步定制化信息，請提供詳細需求。

皮秒激光切割機憑借其超短脈沖（1皮秒=10?12秒）和超高功率密度的技術特性，在精密加工領域展現出獨特優勢。以下從材料類型、加工原理及典型應用三個維度，系統解析其切割能力：

一、金屬材料加工

1. 高反射金屬：突破傳統激光加工瓶頸，可穩定切割銅（導電率100% IACS）、鋁（反射率>90%）等材料。例如新能源汽車電池的1060鋁箔（厚度0.1mm）切割，熱影響區控制在5μm以內。

2. 特種合金：鈦合金（TC4）醫療骨釘加工中，切口表面粗糙度Ra<0.8μm，避免傳統加工導致的β相析出問題。鎳基高溫合金（Inconel 718）渦輪葉片氣膜孔加工精度達±2μm。 3. 貴金屬精密加工：金/銀首飾的微紋理雕刻，最小線寬可達15μm。鉑金心臟支架切割，支撐筋寬度可做到50μm以下。 二、脆性材料加工 1. 光學玻璃：康寧大猩猩玻璃（Gorilla Glass）異形切割，崩邊尺寸<10μm。藍寶石（莫氏硬度9）手機攝像頭保護蓋加工，切割速度達200mm/s。 2. 功能陶瓷：氮化鋁（熱導率180W/mK）基板微孔加工，孔徑公差±5μm。壓電陶瓷（PZT）換能器陣列切割，保持壓電系數d33值穩定在650pC/N。 3. 半導體材料：碳化硅晶圓（4H-SiC）劃片道加工，裂紋深度控制在3μm內。單晶硅太陽能電池的PERC背接觸開槽，加工效率提升40%。 三、復合材料及高分子材料 1. 碳纖維復合材料：航空級T800碳纖維/環氧樹脂層合板加工，纖維拔出長度<20μm，熱損傷區厚度僅8μm。 2. 柔性電路材料：FPC軟板的PI基材（厚度25μm）輪廓切割，最小線間距做到30μm。OLED柔性屏的PET基板切割，邊緣碳化層厚度<1μm。 3. 醫用高分子：可吸收PLGA縫合線（直徑0.1mm）端面整形，保持降解速率一致性。人工晶體PMMA材料雕刻，表面粗糙度Ra<0.05μm。 四、特種材料加工 1. 超硬材料：金剛石拉絲模（晶向<100>）異形孔加工，圓度誤差<0.5μm。立方氮化硼刀具刃口處理，刃口半徑可達0.1μm。 2. 生物材料：豬心包膜（厚度0.3mm）微創切割，細胞存活率>95%。骨組織工程支架的β-TCP陶瓷精密成型，孔隙率控制精度±1.5%。

3. 敏感材料：CL-20含能材料（感度0.5J）安全加工，規避傳統機械加工的火工品風險。鋰電池隔膜（PE材質）極耳成型，無熔融殘留。

技術優勢解析

皮秒激光通過非線性吸收機制（LIDT閾值>5J/cm2）實現”冷加工”，熱影響區較納秒激光縮小80%。時域上的啁啾脈沖放大技術（CPA）使單脈沖能量突破50mJ，空間上的光束整形技術（Top-Hat）將能量分布不均勻度控制在±3%以內。

典型加工參數示例：

– 波長：1064nm/532nm/355nm可選

– 重復頻率：10kHz-2MHz可調

– 焦點直徑：10-30μm（M2<1.3） - 切割深寬比：金屬材料可達20:1 當前技術前沿已發展出雙光束干涉加工（周期結構精度±10nm）、時空整形加工（三維微結構制造）等創新工藝。隨著400W以上高功率皮秒激光器的普及，8mm厚氮化硅陶瓷的切割速度已提升至80mm/min，加工成本較飛秒激光降低60%。 該技術正推動消費電子（超薄玻璃折疊屏）、新能源（復合集流體電池）、高端醫療（可降解支架）等領域的制造升級，據Stra-te-gies Un-lim-ited預測，2025年全球超快激光加工市場規模將突破35億美元。

以下是關于皮秒激光切割機技術參數的詳細說明，內容結構清晰，分點闡述關鍵參數及其應用價值：

一、激光器核心參數

1. 激光類型

– 脈沖寬度：皮秒級（1皮秒=10?12秒），超短脈沖可實現“冷加工”，減少熱影響區，適合精密加工。

– 波長：

– 紅外（1064nm）：通用金屬材料（不銹鋼、鋁合金）切割。

– 綠光（532nm）/ 紫外（355nm）：適用于高反射材料（銅、金）或脆性材料（玻璃、藍寶石）。

– 重復頻率：50kHz-2MHz，高頻提升加工效率，低頻適用于高能量需求場景。

– 平均功率：10W-100W，功率越高切割能力越強，但需配合冷卻系統。

– 峰值功率：可達GW級，確保瞬間氣化材料。

– 光束質量（M2值）：＜1.3，接近衍射極限，聚焦光斑直徑小至微米級。

2. 穩定性

– 功率波動＜±2%，保障長時間連續加工一致性。

二、切割性能參數

1. 材料適應性

– 金屬：不銹鋼、鈦合金、銅（需紫外波長）等，厚度0.1-2mm。

– 非金屬：陶瓷（氧化鋁）、玻璃（厚度0.05-1mm）、硅片、高分子薄膜（PI、PET）。

– 復合材料：PCB板、柔性電路（FPC）等分層材料精密切割。

2. 加工精度

– 定位精度：±1μm（采用高精度直線電機及光柵尺反饋）。

– 重復定位精度：±0.5μm，確保批量生產一致性。

– 切口寬度：10-30μm，最小可達5μm（紫外超快激光）。

3. 加工效率

– 切割速度：金屬材料可達500mm/s，非金屬材料（如玻璃）200mm/s，受材料吸收率影響。

– 加速性能：運動平臺加速度≥2G，減少空程時間。

三、運動控制系統

1. 硬件配置

– 運動平臺：大理石底座+直線電機，定位分辨率0.1μm。

– 伺服電機：響應時間＜1ms，搭配高剛性絲杠。

– 光學模塊：振鏡掃描速度≥5m/s，F-theta透鏡聚焦。

2. 軟件功能

– 兼容性：支持AutoCAD、SolidWorks圖紙直接導入。

– 路徑優化：自動識別圖形輪廓，減少空走刀路徑。

– 實時監控：Z軸自動對焦（CCD視覺）、功率閉環反饋。

– 工藝數據庫：存儲不同材料的功率、速度參數組合。

四、輔助系統

1. 冷卻系統

– 水冷機：恒溫精度±0.5℃，流量≥20L/min，帶防冷凝設計。

– 風冷：用于低功率機型，噪音＜65dB。

2. 安全防護

– Class 1激光防護：全封閉結構，帶互鎖傳感器。

– 廢氣處理：HEPA過濾器+活性炭吸附，過濾效率＞99.9%。

– 急停裝置：雙按鈕設計，符合ISO 13850標準。

五、應用場景與附加服務

– 行業應用：

– 消費電子：手機OLED屏切割、攝像頭保護玻璃鉆孔。

– 醫療：心血管支架切割、藥物微針陣列加工。

– 新能源：鋰電池極耳切割、光伏硅片劃線。

– 服務支持：

– 24小時遠程故障診斷，關鍵部件保修2年。

– 提供工藝開發服務，協助客戶驗證新材料參數。

六、選型建議

– 高反射材料加工：優先選擇紫外波長+高重復頻率（1MHz以上）。

– 大批量生產：需配備自動化上下料模塊（機械手或傳送帶）。

– 科研用途：關注脈沖可調性（脈寬/頻率靈活切換）。

以上參數全面覆蓋了皮秒激光切割機的關鍵技術指標，用戶可根據具體材料類型、精度需求及生產規模選擇適配機型。實際選型時建議結合設備供應商的樣件測試結果，以驗證實際加工效果。
