PCB在線激光鐳雕機打圖片教程方法

PCB在線激光鐳雕機參數調整指南

一、激光鐳雕機參數調整基礎

PCB在線激光鐳雕機的參數調整是確保雕刻質量的關鍵環節，合理的參數設置能夠保證標記清晰、不損傷基材且效率最佳。主要調整參數包括激光功率、雕刻速度、頻率、填充間距和焦點位置等。

二、核心參數調整方法

1. 激光功率調整

激光功率直接影響雕刻深度和顏色對比度：

– 對于FR4基板：通常設置在30%-60%額定功率

– 對于陶瓷基板：可提高至70%-80%

– 敏感材料：從低功率開始測試(20%-30%)

調整原則：在保證清晰度的前提下使用最小必要功率，避免基材損傷。

2. 雕刻速度優化

速度與功率需配合調整：

– 精細文字/圖形：建議速度100-300mm/s

– 大面積填充：可提高至500-800mm/s

– 測試方法：以50mm/s為間隔逐步調整，觀察效果

3. 頻率參數設置

脈沖頻率影響點陣密度：

– 金屬表面：高頻(50-100kHz)

– 塑料/阻焊層：中頻(20-50kHz)

– 特殊材料：低頻(5-20kHz)

4. 填充間距調整

決定雕刻區域的密度：

– 精細圖案：0.02-0.05mm間距

– 普通文字：0.08-0.12mm

– 大面積填充：0.15-0.3mm

三、高級參數配置

1. 焦點位置校準

– 使用對焦工具確保激光焦點在材料表面

– 不同厚度材料需調整Z軸高度

– 定期檢查光學鏡片清潔度

2. 延時參數設置

– 開光延時：通常0.1-0.5ms

– 關光延時：0.05-0.2ms

– 拐角延時：根據圖形復雜度調整

3. 多參數組合測試

建議采用正交試驗法，對功率、速度、頻率三因素進行組合測試，找到最佳參數組。

四、材料特異性調整

1. FR4基板：

– 功率：40-60%

– 速度：200-400mm/s

– 頻率：30-50kHz

2. 金屬基板：

– 功率：50-70%

– 速度：100-300mm/s

– 頻率：60-100kHz

3. 阻焊層雕刻：

– 功率：30-50%

– 速度：300-500mm/s

– 精細模式開啟

五、參數調整流程

1. 材料測試片準備

2. 基礎參數預設

3. 小區域測試雕刻

4. 顯微鏡檢查效果

5. 參數微調

6. 大面積驗證

7. 記錄最佳參數

六、常見問題及解決方案

1. 雕刻不清晰：

– 提高功率10%

– 降低速度20%

– 檢查焦點位置

2. 材料燒焦：

– 降低功率15-20%

– 提高速度30%

– 增加輔助氣體流量

3. 邊緣毛刺：

– 優化頻率設置

– 檢查光學系統準直

– 清潔透鏡

七、維護與校準

1. 每日檢查光路系統

2. 每周校準功率計

3. 每月全面光學系統維護

4. 每季度設備精度校驗

通過系統化的參數調整方法和規范的維護流程，可以確保PCB在線激光鐳雕機始終保持最佳工作狀態，為PCB制造提供高質量的標記服務。

以下是關于PCB在線激光鐳雕機的詳細使用教程，共計約800字：

PCB在線激光鐳雕機使用教程

一、設備簡介

PCB在線激光鐳雕機是一種通過高精度激光在印刷電路板（PCB）表面雕刻文字、條形碼、二維碼或圖案的設備，廣泛應用于電子制造領域。其優勢包括非接觸式加工、高精度（可達0.01mm）、速度快且支持自動化集成。

二、安全注意事項

1. 激光防護

– 操作時需佩戴專用激光防護眼鏡，避免直視激光束。

– 設備運行時禁止打開防護罩。

2. 環境要求

– 工作環境溫度：10-30℃，濕度≤70%，避免粉塵和震動。

3. 應急處理

– 緊急情況下立即按下急停按鈕，切斷電源。

三、操作流程

1. 開機準備

– 連接電源（AC 220V±10%），開啟設備總開關。

– 啟動控制軟件（如EzCad2），等待系統自檢完成。

2. 材料定位

– 將PCB固定在治具或傳送帶上，確保平整無翹曲。

– 通過攝像頭或紅光定位校準雕刻區域，調整焦距（通常焦距范圍50-200mm）。

3. 文件導入與參數設置

– 導入文件：支持DXF、PLT、BMP等格式，通過軟件導入設計圖形。

– 參數設置（關鍵步驟）：

– 功率：20%-80%（根據PCB材質調整，覆銅板建議30-50W）。

– 速度：100-2000mm/s（精細圖案需降低速度）。

– 頻率：20-80kHz（高頻適用于金屬層，低頻用于油墨）。

– 填充間距：0.02-0.1mm（影響雕刻深度和均勻性）。

4. 試雕與校準

– 在廢料板上試雕，檢查清晰度和位置。

– 若出現偏移，通過軟件“標定”功能修正XY軸坐標。

5. 批量生產

– 啟動自動化模式（如需），設置傳送帶速度與激光觸發同步。

– 實時觀察雕刻效果，定期清潔鏡頭防止積塵影響精度。

四、常見問題處理

1. 雕刻不清晰

– 檢查焦距是否準確，清潔透鏡。

– 提高激光功率或降低雕刻速度。

2. 位置偏移

– 重新校準治具，檢查PCB定位銷是否松動。

3. 設備報警

– 查看錯誤代碼（如過熱/通訊故障），重啟或聯系技術支持。

五、日常維護

1. 光學部件

– 每日用無水酒精擦拭透鏡和振鏡。

2. 運動部件

– 每周給導軌和絲杠添加潤滑脂。

3. 軟件備份

– 定期保存參數配置文件，防止數據丟失。

六、進階技巧

– 多層PCB雕刻：通過分層參數設置，分別處理銅層和阻焊層。

– 自動識別：搭配視覺系統，實現PCB序列號的自動讀取與鐳雕。

七、注意事項

– 禁止雕刻含氯、氟的材質（如PVC），避免產生有毒氣體。

– 設備長期停用時，關閉激光器并斷開電源。

通過以上步驟，可高效完成PCB激光鐳雕作業。建議首次操作由專業人員指導，確保安全和質量。如有特殊需求，請參考設備廠商提供的技術手冊或聯系售后服務。

激光鐳雕機工作原理

一、激光鐳雕技術概述

激光鐳雕（Laser Engraving）是一種利用高能量密度激光束在材料表面進行精確刻印的先進加工技術。與傳統機械雕刻相比，激光鐳雕具有非接觸、高精度、高效率、可編程控制等顯著優勢，已廣泛應用于金屬加工、塑料制品、電子產品、珠寶首飾、工藝禮品等多個領域。

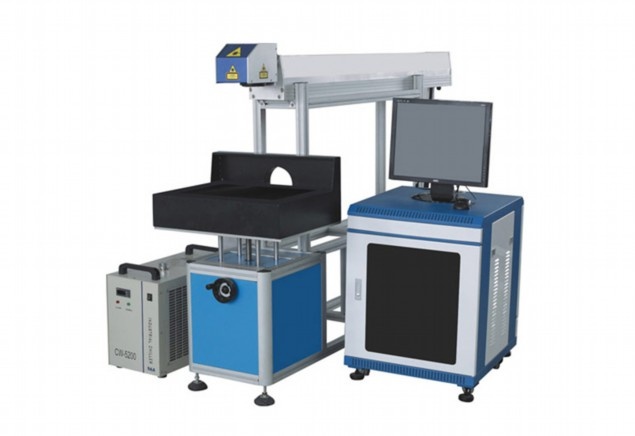

二、激光鐳雕機基本組成

一臺完整的激光鐳雕機通常由以下幾個核心系統構成：

1. 激光發生器系統：產生高能激光束的核心部件，根據材料不同可選擇CO2激光器（適用于非金屬）、光纖激光器（適合金屬）或YAG激光器等。

2. 光學聚焦系統：包括反射鏡、聚焦透鏡等光學元件，用于引導和聚焦激光束到加工表面，焦點直徑可小至微米級。

3. 控制系統：計算機數控(CNC)系統，負責處理圖形數據并控制激光功率、掃描路徑和運動軌跡。

4. 冷卻系統：保持激光器在恒定溫度下工作，通常采用水冷或風冷方式。

5. 機械運動系統：包括工作臺、導軌、伺服電機等，實現工件或激光頭的精確移動。

6. 輔助氣體系統：部分機型配備，用于吹除熔渣、防止氧化或增強切割效果。

三、激光鐳雕工作原理

激光鐳雕的基本物理過程可分為以下幾個階段：

1. 能量吸收與轉化：聚焦后的激光束照射到材料表面，光子能量被材料吸收并轉化為熱能。不同材料對特定波長激光的吸收率差異顯著，這直接影響雕刻效果。

2. 材料加熱與相變：局部溫度急劇升高，根據激光參數和材料特性，可能發生以下變化：

– 聚合物材料：達到汽化溫度直接升華

– 金屬材料：先熔化后汽化

– 木材、皮革等有機材料：碳化分解

3. 材料去除機制：高能激光使材料表面微小區域瞬間汽化或化學鍵斷裂，通過以下方式形成刻痕：

– 熱蒸發：材料直接由固態轉變為氣態

– 熱應力剝離：快速加熱冷卻導致材料局部剝落

– 光化學分解：紫外激光可直接打斷分子鍵

4. 掃描成型過程：通過振鏡系統或工作臺移動，控制激光焦點按照預設路徑掃描，通過點陣或矢量方式組合形成所需圖案。

四、關鍵技術參數

1. 激光功率：通常10W-100W不等，決定雕刻深度和速度

2. 脈沖頻率：調節熱影響區大小，影響邊緣質量

3. 掃描速度：與功率配合控制能量輸入密度

4. 焦點位置：影響光斑大小和能量密度分布

5. 填充間距：決定圖案填充密度和表面粗糙度

五、工藝特點與優勢

1. 超高精度：最小線寬可達0.01mm，定位精度±0.005mm

2. 非接觸加工：無機械應力，適合脆性材料

3. 無刀具磨損：長期保持加工一致性

4. 數字化控制：可快速切換不同圖案設計

5. 環保清潔：相比化學蝕刻更環保

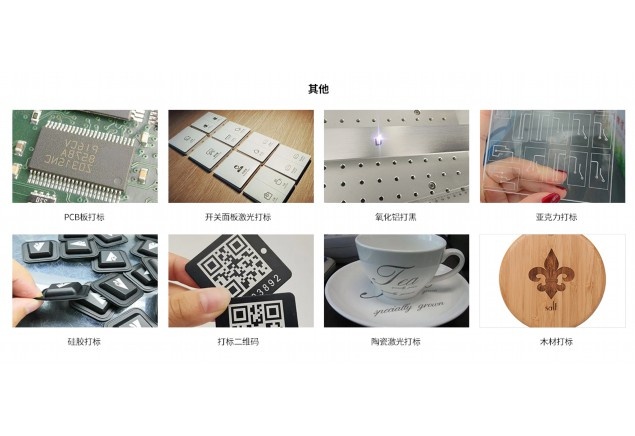

六、典型應用領域

1. 工業標記：產品序列號、二維碼、LOGO等永久標識

2. 精密加工：微細電路、醫療器械標記

3. 藝術創作：復雜圖案、照片級灰度雕刻

4. 防偽技術：微細特征難以復制

隨著激光技術和控制系統的不斷發展，激光鐳雕技術正向著更高精度、更快速度、更智能化方向演進，在先進制造領域發揮著越來越重要的作用。
