激光劃線機在線監控與閉環反饋控制實現

激光劃線機在線監控與閉環反饋控制實現

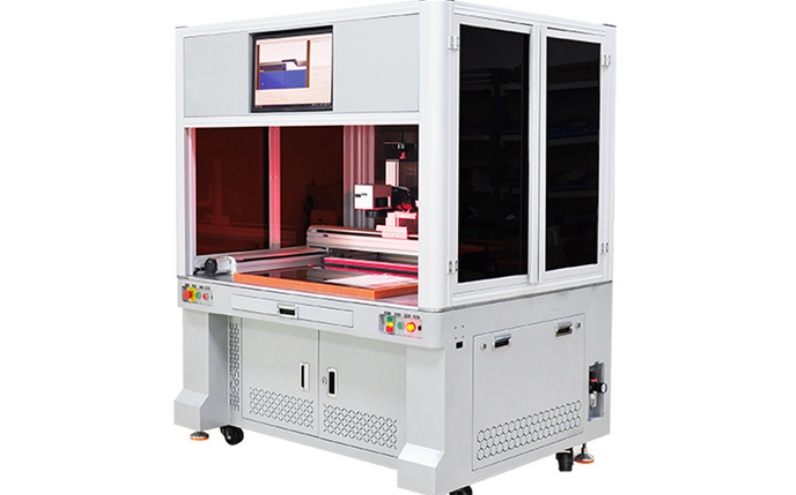

激光劃線機作為一種高精度工業設備，廣泛應用于電子制造、汽車工業、醫療器械和航空航天等領域，用于實現材料表面的精確劃線、切割或標記。隨著工業4.0和智能制造的推進，激光劃線機的精度、穩定性和效率要求日益提高。傳統開環控制系統往往依賴預設參數，無法實時應對環境變化或設備磨損，導致劃線偏差、材料浪費和生產中斷。因此，引入在線監控與閉環反饋控制成為提升設備性能的關鍵。本文將詳細探討激光劃線機在線監控與閉環反饋控制的實現原理、技術組成及其應用價值，旨在為工業自動化提供參考。

一、在線監控的實現

在線監控是指通過傳感器和數據采集系統，實時監測激光劃線機的運行狀態，包括激光功率、劃線速度、焦點位置、溫度和環境參數等。其核心在于及時發現異常并預警，從而避免設備故障和質量問題。

首先，在線監控依賴于多種傳感器技術。例如，光電傳感器用于檢測激光束的強度和穩定性，確保輸出功率在設定范圍內；溫度傳感器監測激光器和光學元件的溫度，防止過熱導致的性能衰減；位置傳感器（如編碼器或視覺傳感器）實時跟蹤劃線頭的位置和軌跡，確保劃線精度。此外，環境傳感器可監測濕度、振動等外部因素，這些都可能影響劃線質量。

其次，數據采集系統負責收集傳感器數據，并通過工業通信協議（如Modbus、EtherCAT或OPCUA）傳輸到上位機或云平臺。該系統通常包括數據采集卡（DAQ）和嵌入式控制器，能夠以高采樣率（如每秒數千次）處理信號，確保實時性。數據經過預處理后，被送入監控軟件進行分析。現代監控軟件通常基于SCADA（監控與數據采集系統）或IIoT（工業物聯網）平臺開發，提供可視化界面，實時顯示設備狀態、生成趨勢圖和報警日志。例如，當激光功率偏離設定值±5%時，系統會自動觸發警報，并記錄事件時間戳，便于后續分析。

在線監控的優勢在于其預防性維護能力。通過機器學習算法，系統可以學習正常運行模式，并預測潛在故障，如光學鏡片污染或激光器老化。這不僅能減少意外停機，還能延長設備壽命。例如，在PCB（印刷電路板）制造中，在線監控可確保微米級劃線精度，避免因偏差導致的電路短路。

二、閉環反饋控制的實現

閉環反饋控制是一種基于實時反饋的自動調節機制，它通過比較實際輸出與設定目標，動態調整控制參數，以維持系統穩定和精度。在激光劃線機中，閉環控制將在線監控數據作為反饋信號，實現劃線過程的自動優化。

閉環反饋控制系統的基本結構包括設定點、傳感器、控制器和執行器。設定點代表期望的劃線參數（如線寬、深度或速度）；傳感器（如上述在線監控組件）采集實際輸出數據；控制器（通常是嵌入式PLC或工業PC）根據誤差（設定點與實際值之差）計算控制量；執行器（如激光功率調節器或伺服電機）則執行調整命令。例如，如果傳感器檢測到劃線深度過淺，控制器會增大激光功率或降低劃線速度，以補償偏差。

控制算法是閉環反饋的核心，常用的是PID（比例-積分-微分）控制器。PID控制器通過比例項快速響應誤差、積分項消除穩態誤差、微分項預測變化趨勢，實現平滑調節。在激光劃線機中，PID參數可根據材料特性在線整定，以適應不同應用場景。例如，在金屬切割中，激光功率需隨材料厚度動態調整，PID控制器能確保劃線一致性。此外，高級算法如模糊邏輯或模型預測控制（MPC）可用于處理非線性系統，進一步提升精度。

系統集成方面，閉環反饋控制需與在線監控無縫銜接。通過實時數據總線，監控系統將傳感器數據饋送給控制器，控制器輸出指令驅動執行器，形成閉合回路。例如，在汽車零部件標記中，視覺反饋系統可檢測劃線位置，并通過閉環控制校正機械臂軌跡，確保標記準確無誤。這種集成不僅提升了響應速度，還實現了自適應生產，能夠應對材料不均勻或環境擾動。

三、應用與好處

激光劃線機在線監控與閉環反饋控制的結合，在多個工業領域展現出顯著優勢。在電子行業，用于PCB微細劃線，可提高線路精度至微米級，減少短路風險；在汽車制造中，用于零部件標識，確保追溯信息的清晰可讀；在醫療器械領域，用于手術器械標記，滿足嚴格的安全標準。

主要好處包括：

1.提高劃線精度和一致性：閉環控制實時補償偏差，將誤差控制在±0.1毫米以內，遠優于開環系統。

2.減少次品率和材料浪費：在線監控早期檢測問題，避免批量缺陷，據估計可降低廢品率20%以上。

3.延長設備壽命：預防性維護減少過度磨損，激光器和光學元件使用壽命可延長15-30%。

4.提升生產效率：自動化調節減少人工干預，生產周期縮短10-20%，同時支持24/7連續運行。

5.降低維護成本：基于數據的預測性維護，替代定期檢修，節省人力和備件費用。

例如，一家半導體制造商在引入該系統的第一年，劃線精度提升至99.5%，年度維護成本下降15%，充分體現了其經濟和技術價值。

四、結論

激光劃線機在線監控與閉環反饋控制的實現，是智能制造時代的關鍵技術，它通過實時數據采集和智能控制，顯著提升了設備的可靠性、精度和效率。隨著人工智能和物聯網技術的發展，未來系統將更加智能化，例如集成數字孿生進行仿真優化，或使用AI算法自適應學習工藝參數。企業應積極采納這些技術，以應對日益激烈的市場競爭，推動工業自動化向更高水平邁進。

常見問題解答（FAQ）

1.什么是激光劃線機的在線監控？

在線監控是指通過傳感器和軟件系統實時監測激光劃線機的運行參數，如激光功率、劃線速度和溫度等。它能夠及時發現異常并發出警報，幫助預防設備故障和質量問題，類似于給設備安裝“健康監測儀”，確保生產過程的穩定性和可靠性。

2.閉環反饋控制如何提高劃線精度？

閉環反饋控制通過實時比較實際劃線結果與設定目標，自動調整激光參數（如功率或速度）來補償偏差。例如，如果傳感器檢測到劃線過淺，控制器會立即增大激光輸出，確保每次劃線都符合精度要求。這種動態調節能將誤差最小化，提高產品一致性。

3.實現這種系統需要哪些硬件？

核心硬件包括：傳感器（如光電、溫度和位置傳感器）、數據采集設備（如DAQ卡）、控制器（如PLC或工業PC）、執行器（如激光功率調節器和伺服電機），以及通信模塊（支持以太網或無線協議）。這些組件協同工作，實現數據采集、處理和反饋控制。

4.在線監控能預防哪些常見問題？

在線監控可以預防多種問題，包括激光功率波動導致的劃線不均勻、光學元件過熱引起的性能下降、機械振動造成的軌跡偏差，以及環境變化（如濕度）影響劃線質量。通過早期預警，它能減少設備停機時間和維修成本。

5.這種系統在成本效益上如何？

盡管初始投資較高（包括硬件和軟件集成），但長期來看，該系統能通過提高精度、減少廢品和延長設備壽命帶來顯著回報。典型投資回收期在1-2年內，同時還能提升生產靈活性和市場競爭力，總體成本效益優于傳統開環系統。
