激光劃線機CCD識別異常應急處理方案

激光劃線機CCD識別異常應急處理方案

引言

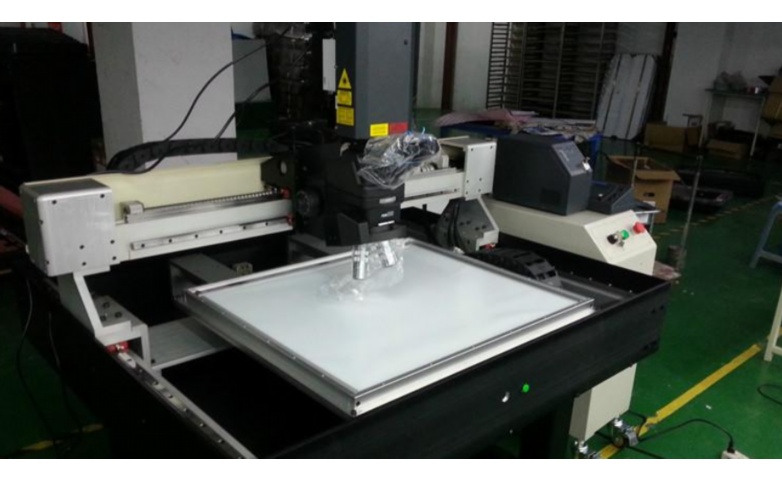

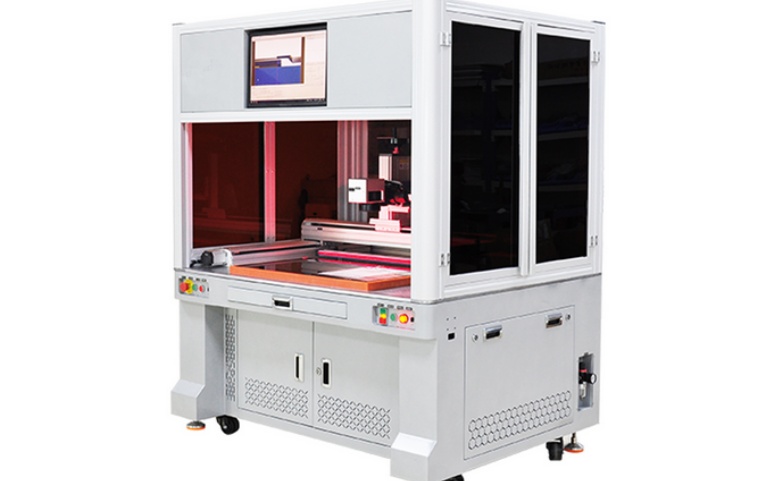

激光劃線機是一種廣泛應用于工業制造領域的設備，主要用于高精度切割、標記和劃線作業，常見于電子、汽車和航空航天等行業。其核心部件之一是CCD（Charge-CoupledDevice）識別系統，該系統通過圖像采集和處理，實時監控劃線位置、形狀和精度，確保生產過程的穩定性和產品質量。CCD識別系統能夠檢測工件的位置偏差、劃線輪廓等，并自動調整激光參數，從而實現高效、精準的自動化生產。然而，在實際操作中，CCD識別系統可能因硬件故障、軟件問題或環境因素出現異常，導致識別錯誤、劃線偏差甚至生產中斷。這不僅會影響產品合格率，還可能造成設備損壞和安全風險。

因此，制定一套完善的CCD識別異常應急處理方案至關重要。本方案旨在提供系統化的應對措施，幫助操作人員快速診斷和解決異常問題，最小化生產損失，并強調預防為主的原則。通過實施本方案，企業可以提高設備可靠性，降低維護成本，并確保生產線的連續運行。下文將詳細分析常見異常類型、應急處理步驟以及相關預防措施，為實際操作提供指導。

常見CCD識別異常類型

CCD識別異常可能由多種因素引起，主要包括硬件故障、軟件問題和環境干擾。了解這些異常類型是有效處理的前提。

1.圖像質量問題：這是最常見的異常，表現為圖像模糊、噪聲干擾或亮度不均。原因可能包括CCD攝像頭鏡頭污染、老化或光源不足。例如，在灰塵較多的環境中，鏡頭積灰會導致圖像失真，影響識別精度。

2.硬件故障：包括CCD攝像頭損壞、連接線松動或電源問題。硬件故障往往導致系統無法正常采集圖像，甚至完全失效。例如，頻繁振動可能造成連接線脫落，引發識別中斷。

3.軟件問題：涉及識別算法錯誤、參數設置不當或軟件版本不兼容。軟件異常可能導致系統誤判劃線位置，例如，參數漂移會使CCD無法準確跟蹤工件輪廓。

4.環境因素：光照變化、溫度波動或電磁干擾都可能影響CCD性能。在強光或暗光環境下，CCD的曝光設置可能失效，造成識別偏差。

這些異常若不及時處理，可能導致劃線精度下降、產品報廢或設備停機。因此，操作人員需熟悉異常特征，以便快速響應。

應急處理方案

本應急處理方案遵循“快速響應、分級處理、預防復發”的原則，分為七個步驟，從異常發現到系統恢復，確保操作有序進行。建議企業定期組織培訓和演練，以提高團隊應急能力。

步驟1:發現異常

操作人員應通過監控系統或現場觀察及時發現CCD識別異常。常見跡象包括：

-設備報警或指示燈異常。

-劃線位置偏差超過允許范圍（例如，偏差大于0.1mm）。

-控制系統顯示圖像失真或識別失敗。

一旦發現異常，操作人員需立即記錄時間、異常現象和可能影響，并通知維護團隊。同時，暫停相關生產流程，防止問題擴大。

步驟2:初步檢查

在專業維護人員到達前，操作人員可進行初步檢查，以排除簡單問題：

-硬件檢查：確認CCD攝像頭連接線是否牢固，電源是否正常。清潔鏡頭表面，使用專用擦拭布去除灰塵或污漬。

-環境檢查：評估現場光照條件，避免強光直射或陰影干擾。必要時調整設備位置或加裝遮光罩。

-軟件檢查：查看系統日志，確認是否有錯誤代碼。重啟CCD識別軟件，觀察是否恢復正常。

初步檢查應在5-10分鐘內完成，若問題未解決，則轉入診斷步驟。

步驟3:診斷故障

維護人員使用專業工具進行深入診斷，以確定異常根源：

-圖像測試：通過CCD自檢功能輸出測試圖像，分析清晰度、對比度和噪聲水平。如果圖像模糊，可能需更換鏡頭或調整焦距。

-硬件測試：使用萬用表檢測電源電壓，檢查攝像頭是否損壞?？商鎿Q備用CCD模塊進行對比測試。

-軟件診斷：運行診斷程序，檢查識別算法參數是否偏移。查看歷史數據，分析異常是否與軟件更新相關。

診斷過程應記錄詳細結果，為修復提供依據。預計耗時15-30分鐘，視問題復雜程度而定。

步驟4:臨時措施

如果診斷顯示無法立即修復，需采取臨時措施以維持生產：

-啟用備用模式：切換至手動劃線或備用CCD系統（如有）。調整工藝參數，降低劃線精度要求，確?；旧a繼續。

-隔離故障區域：將異常設備隔離，避免影響其他工位。使用臨時標記工具輔助作業。

-溝通協調：通知生產計劃部門調整排程，優先處理非關鍵任務。

臨時措施旨在最小化停機時間，但需確保安全，避免二次損壞。

步驟5:修復步驟

根據診斷結果，執行針對性修復：

-硬件修復：更換損壞的CCD攝像頭或連接線。確保安裝牢固，并進行校準。例如，更換鏡頭后，需重新調整焦距和光圈。

-軟件修復：重置識別參數至默認值，或升級軟件版本。修復算法錯誤后，進行模擬測試驗證。

-環境調整：改善光照條件，安裝抗干擾裝置。例如，在設備周圍加裝屏蔽罩，減少電磁影響。

修復過程中，應遵循設備手冊操作，必要時聯系供應商技術支持。修復后，需進行初步測試。

步驟6:驗證和恢復

修復完成后，進行全面驗證：

-功能測試：運行CCD識別系統，檢查圖像采集和劃線精度是否符合標準（例如，偏差小于0.05mm）。

-生產試運行：在模擬或小批量生產中觀察系統穩定性，確保無復發異常。

-文檔更新：記錄修復過程和結果，更新維護日志。通知操作人員恢復正式生產。

驗證通過后，逐步恢復全速生產，并監控一段時間以確保長期穩定。

步驟7:預防措施

為減少異常復發，實施預防性維護：

-定期維護：每周清潔CCD鏡頭，每月檢查連接線和電源。每季度進行全面校準和軟件更新。

-培訓與演練：對操作和維護人員進行CCD系統培訓，提高異常識別和處理能力。定期組織應急演練。

-監控與優化：安裝實時監控系統，跟蹤CCD性能指標。根據數據優化參數設置和環境控制。

通過預防措施，可顯著降低異常發生率，提升整體設備效率。

總結

激光劃線機CCD識別異常應急處理方案是保障生產連續性和產品質量的關鍵。本方案通過系統化的步驟，從異常發現到預防復發，提供了實用指導。企業應結合自身實際情況，定制細化流程，并加強團隊協作。最終，通過快速響應和持續改進，可有效應對CCD識別異常，實現高效、安全的工業生產。

常見問題解答（FAQ）

Q1:CCD識別異常最常見的原因是什么？

A1:最常見的原因是鏡頭污染或光照變化，導致圖像質量下降。定期清潔和優化環境光照可有效預防。

Q2:如何快速判斷CCD攝像頭是否故障？

A2:檢查攝像頭指示燈狀態和連接線，或運行自檢模式查看圖像輸出。如果無信號或圖像失真，可能需更換硬件。

Q3:應急處理時，如何避免生產中斷？

A3:啟用備用劃線模式或手動操作，同時隔離故障設備。調整生產計劃，優先處理低精度任務，以最小化影響。

Q4:定期維護CCD系統應注意什么？

A4:注意清潔鏡頭、檢查連接穩定性、更新軟件版本和校準參數。建議每月進行一次全面檢查，以防止潛在問題。

Q5:如果軟件參數錯誤導致識別異常，如何重置？

A5:通過控制系統恢復默認設置，或參考操作手冊重新校準參數。確保備份原有數據，以防誤操作。
