精密劃片機操作常見誤區與全面避坑指南

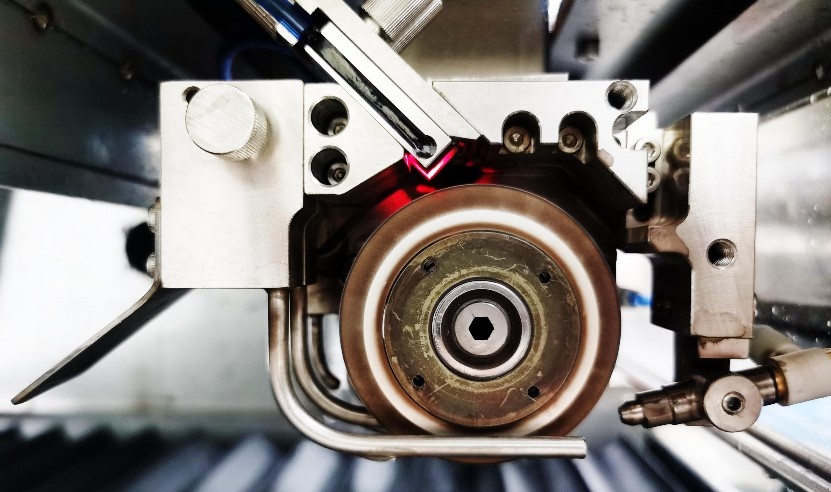

精密劃片機是現代半導體封裝、LED、光電元件及先進材料加工中不可或缺的關鍵設備。其通過高速旋轉的金剛石刀片，對晶圓、陶瓷、玻璃、硅等脆硬材料進行高精度、高質量的切割。然而，操作的精細程度直接決定了產品的良率、設備的壽命以及生產成本。

許多操作誤區看似微小，卻可能引發連鎖反應，導致災難性的后果。本文將深入剖析這些常見誤區，并提供一套全面的“避坑”指南。

常見誤區一：忽視“人機料法環”的前期準備

誤區表現：

操作員拿到生產任務后，急于上料、啟動程序，忽略了全面的準備工作。例如，不檢查空氣壓力是否穩定、不確認真空吸盤是否潔凈平整、不核對程序中的刀片型號與安裝的是否一致、不了解待切割材料的特性等。

潛在風險：

材料破損：吸盤上有顆粒物或真空不足，導致晶圓在切割過程中移位或碎裂。

切割質量差：氣壓不穩導致刀片抖動，切痕粗糙、崩邊嚴重。

設備損壞：程序設定的切割深度遠大于材料厚度，直接切傷吸盤臺面。

安全事故：刀片安裝不緊固或有裂紋，在高速旋轉下可能爆裂。

避坑指南：

1.環境確認：開機前，檢查并確保壓縮空氣壓力（通常為0.5~0.7MPa）穩定且干燥，電源電壓正常，設備接地良好。

2.設備點檢：每日對主軸精度、真空系統、清潔水流系統進行例行檢查。使用酒精和無塵布徹底清潔吸盤和工作臺。

3.物料核對：嚴格核對刀片規格（直徑、厚度、粒度、結合劑）與加工程序是否匹配。確認待加工材料的厚度、晶向、脆性等特性。

4.程序驗證：對新程序或長時間未使用的程序，務必先在廢片上進行“空跑”或試切，驗證路徑、深度和速度的合理性。

常見誤區二：刀片選擇與參數設置的“經驗主義”

誤區表現：

過度依賴“老師傅”的經驗，對所有材料使用同一套切割參數（如轉速、進給速度）?；蛘邽榱俗非笮剩つ刻岣哌M給速度，忽視刀片廠商提供的推薦參數。

潛在風險：

刀片過度磨損：進給速度過快或轉速過低，會導致刀片磨料過早鈍化，壽命急劇縮短。

崩邊與微裂紋：參數不匹配會產生過大的切割應力，在材料內部和切割邊緣產生肉眼不可見的微裂紋，影響產品電氣性能和機械強度。

斷刀風險：負載過大可能導致刀片碎裂，不僅損壞材料，還可能損傷主軸。

避坑指南：

1.科學選刀：根據材料硬度、脆性和切割深度選擇刀片。硬脆材料（如氧化鋁陶瓷）選用樹脂結合劑刀片，韌性材料可能需要金屬結合劑。

2.參數精細化：遵循“高轉速、慢進給”的基本原則。具體參數需參考刀片手冊，并通過DOE（實驗設計）進行優化。一個關鍵指標是切割負載（通常由設備監控），應將其穩定在合理范圍內。

3.冷卻液的重要性：確保冷卻液（去離子水）的流量、壓力充足，并能準確地噴射到刀尖。冷卻液不僅能降溫，還能及時沖走切割碎屑，防止二次刮傷和刀片堵塞。

常見誤區三：坐標校準與高度設定的“差不多”心態

誤區表現：

使用視覺系統對刀時，僅憑肉眼大致對準就認為可以了。設定切割深度時，采用“手動下降+聽聲辨位”或“紙片感覺”等不精確的方法。

潛在風險：

切割道偏移：坐標校準不準，刀片未切在劃片線中央，而是切到了功能芯片上，導致產品直接報廢。

切割深度不當：深度過淺，材料未完全切透，在后續擴晶時斷裂不齊；深度過深，嚴重磨損甚至切傷昂貴的吸盤膜。

刀尖碰撞：對高設定錯誤，可能導致刀尖與材料或吸盤發生碰撞。

避坑指南：

1.精確視覺對位：充分利用設備的高倍率CCD相機和圖像處理軟件。將劃片線與屏幕上的基準線精確重合，必要時使用多點校準功能補償平臺誤差。

2.使用激光或接觸式傳感器：現代劃片機通常配備自動高度測量系統。通過激光或接觸式探頭精確測量材料表面高度，并自動計算和設定Z軸零點。

3.實施“軟接觸”設定：采用設備提供的“軟接觸”或“尋邊器”功能，讓刀片緩慢接觸材料表面或一個基準塊，由系統自動記錄零點位置，這是最可靠的方法。

常見誤區四：忽視日常維護與清潔的“惰性”

誤區表現：

認為設備只要能動就不需要維護。不定期更換冷卻液過濾器，不清理導軌和絲杠上的雜質，不檢查主軸冷卻水的純度。

潛在風險：

精度喪失：導軌和滾珠絲杠上的污染物會加速磨損，導致平臺移動精度下降，切割路徑出現偏差。

主軸損壞：冷卻水水質不達標（導電率過高）或流量不足，會導致主軸內部發熱，軸承燒毀，維修成本極高。

污染產品：臟的冷卻液或工作環境會污染潔凈的晶圓表面。

避坑指南：

1.制定并執行PM計劃：嚴格按照設備手冊制定每日、每周、每月的預防性維護計劃。包括清潔工作臺、檢查氣路水路、清理導軌和絲杠并補充專用潤滑油。

2.監控關鍵耗材：定期檢測冷卻液的導電率和PH值，及時更換。記錄刀片和過濾器等耗材的使用壽命，到期前更換。

3.記錄運行數據：建立設備運行日志，記錄每次切割的主軸負載、異常報警等信息。通過數據分析，可以提前預判設備潛在故障。

總結

操作精密劃片機，是一門結合了科學、技術與嚴謹態度的藝術。規避上述誤區，本質上是在培養一種“預防為主、數據驅動、精益求精”的工作文化。從充分的事前準備，到科學的參數設置，再到精確的操作執行，以及持之以恒的維護保養，每一個環節都緊密相連，共同構成了高良品率、高設備利用率與低生產成本的基石。記住，在微米級的世界里，“差不多”就是“差很多”。

FAQ（常見問題解答）

Q1:如何判斷金剛石刀片是否需要更換？

A1:有以下幾種跡象表明刀片可能需要更換：

視覺檢查：刀片邊緣出現明顯磨損，金剛石顆粒脫落嚴重。

切割質量下降：切痕變寬、崩邊增大、材料背面出現嚴重翻邊。

設備監控報警：主軸負載持續顯著高于正常值（例如增加20%以上）。

異響與振動：切割過程中出現異常噪音或設備振動加劇。

最可靠的方法是根據切割米數或切割次數，結合上述現象進行預防性更換。

Q2:切割后產品邊緣出現“崩邊”是什么原因？如何改善？

A2:崩邊是切割應力集中的表現。主要原因及改善方法包括：

進給速度過快：降低進給速度，這是最直接的改善方法。

刀片鈍化：更換新刀片。

主軸轉速過低：適當提高主軸轉速。

刀片選擇不當：對于易崩邊材料，可選用更細粒度或具有特殊結構的刀片（如梯形刀片）。

冷卻液不足：確保冷卻液準確沖刷刀尖，帶走熱量和碎屑。

材料本身特性：對于超薄或超脆材料，可能需要采用“兩步切割法”（先進行淺槽切割，再進行全切割）。

Q3:為什么切割深度總是控制不好，有時切不透，有時又切得太深？

A3:這通常與Z軸標定和材料厚度測量有關。

切不透：Z軸零點設定偏高，或材料厚度測量有誤（如背面有膠膜）。

切太深：Z軸零點設定偏低，或切割過程中材料/吸盤膜發生形變。

解決方案：

1.使用高精度的測高系統（激光/接觸式）重新標定Z軸零點。

2.精確測量材料（包括背面所有涂層和膠膜）的總厚度。

3.設置切割深度時，通常在材料總厚度的基礎上增加10-30μm的“過切量”以確保切透，但絕對要小于“材料厚度+吸盤膜厚度”。

Q4:設備的真空吸力是好的，但晶圓還是吸不牢，怎么回事？

A4:除了真空泵本身，還有幾個常見原因：

吸盤表面不平或有劃痕：檢查并修復吸盤平面度。

吸盤氣孔堵塞：用酒精和無塵布徹底清潔吸盤表面，并用細針疏通堵塞的真空小孔。

晶圓翹曲：嚴重翹曲的晶圓無法與吸盤形成良好密封?？梢試L試降低吸合速度，或在程序中選擇針對翹曲晶圓的特殊吸附模式（如果設備支持）。

真空管路泄漏：檢查從真空發生器到吸盤之間的所有接口和管路是否存在泄漏。

Q5:主軸突然停止并報警“Overload”（過載）怎么辦？

A5:遇到此報警，切勿立即重啟。

1.立即停機：按下緊急停止按鈕。

2.檢查負載源：

機械卡阻：手動轉動主軸，感覺是否有卡滯感。檢查刀片是否與工件或設備其他部位發生干涉。

參數問題：回顧本次切割參數（進給速度、切割深度）是否設置過大。

刀片狀態：檢查刀片是否破損、安裝是否偏心或緊固螺母是否松動。

材料異常：檢查材料是否存在異常突起或厚度不均。

3.排除故障：根據檢查結果，解除機械干涉、調整參數、更換刀片或更換材料。

4.聯系技術支持：如果以上步驟無法解決問題，或主軸轉動依然困難，可能是主軸內部故障，應立即聯系設備制造商的技術支持。
