SMT產線如何接入在線鐳雕機

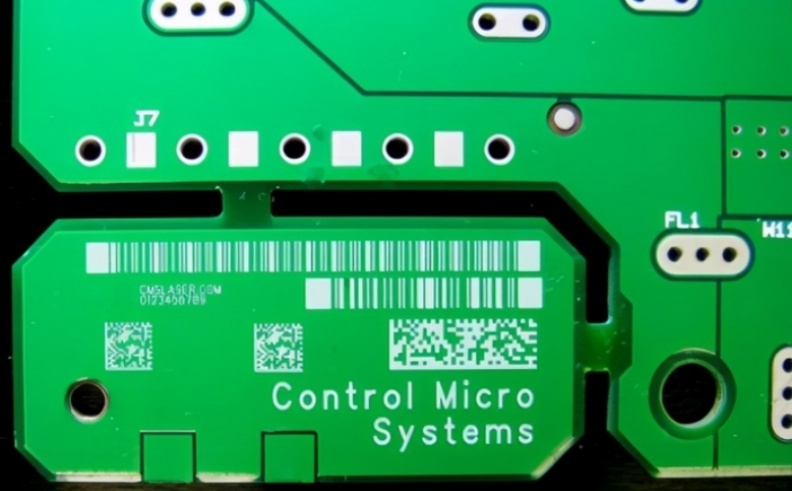

SMT（表面貼裝技術）產線是現代電子制造業的核心，用于高效、精確地將電子元件貼裝到印刷電路板（PCB）上。隨著產品追溯和個性化需求的增加，在線鐳雕機（激光雕刻機）被廣泛用于在PCB或元件上標記序列號、二維碼、日期碼等信息，實現全程可追溯。將在線鐳雕機接入SMT產線，可以提升生產效率、減少人工干預，并確保數據一致性。本文將詳細介紹接入步驟、關鍵考慮因素及最佳實踐。

一、SMT產線與在線鐳雕機概述

SMT產線通常包括錫膏印刷機、貼片機、回流焊爐和檢測設備等，實現PCB的自動化生產。在線鐳雕機是一種激光標記設備，通過高精度激光在PCB表面雕刻永久性標識。接入后，鐳雕機可作為產線的一個環節，在貼片或焊接前后完成標記，避免二次搬運和錯誤。

接入在線鐳雕機的主要優勢包括：

-提高效率：自動化標記減少人工操作，縮短生產周期。

-增強追溯性：實時標記序列號或二維碼，便于質量控制和供應鏈管理。

-降低成本：減少返工和廢品率，提升整體設備效率（OEE）。

-靈活性：支持小批量、多品種生產，適應工業4.0需求。

二、接入在線鐳雕機的步驟

接入過程需綜合考慮硬件、軟件和流程集成，以下為關鍵步驟：

1.需求分析與規劃

-確定標記需求：明確標記內容（如文本、條形碼）、位置和精度要求。例如，在PCB的特定區域雕刻二維碼，需考慮激光功率和速度。

-選擇合適設備：根據產線速度（如CPH，每小時周期數）選擇鐳雕機型號，確保其處理能力匹配SMT產線節拍。通常，鐳雕機應支持高速標記（如每秒多個標記），并具備防護措施（如防塵、冷卻系統）。

-位置規劃：將鐳雕機集成在SMT產線的合適位置，常見于貼片機后或回流焊前，以避免熱影響。需評估空間布局，確保傳送帶順暢連接。

2.硬件集成

-機械連接：通過傳送帶或?qū)к墝㈣D雕機與SMT產線連接，確保PCB流動無縫。使用標準接口（如SMEMA協議）實現設備間通信，避免物理碰撞。

-電氣連接：連接電源、接地和信號線。鐳雕機通常需24VDC電源，并與PLC（可編程邏輯控制器）或產線主控系統集成，實現啟停控制。

-傳感器安裝：添加光電傳感器或視覺系統，檢測PCB位置，觸發鐳雕機工作。這確保標記精度，避免漏標或錯標。

3.軟件與通信集成

-協議配置：SMT產線常用通信協議如Ethernet/IP、ModbusTCP或SECS/GEM，鐳雕機需支持這些協議以實現數據交換。通過PLC或MES（制造執行系統）發送標記指令。

-數據同步：集成MES或ERP系統，實現實時數據流。例如，MES生成序列號后，直接發送至鐳雕機進行標記，確保信息一致。

-人機界面（HMI）設置：配置觸摸屏或監控軟件，方便操作員調整參數（如激光功率、標記速度），并顯示狀態警報。

4.測試與優化

-功能測試：進行空運行和實際標記測試，驗證同步性。例如，模擬產線運行，檢查鐳雕機是否在PCB到位時準確觸發。

-性能優化：調整激光參數和傳送速度，平衡標記質量與產線效率。使用SPC（統計過程控制）監控標記缺陷率，目標是將OEE提升至85%以上。

-安全合規：確保鐳雕機符合安全標準（如CE認證），安裝防護罩和急停按鈕，防止激光危害。

5.培訓與維護

-操作員培訓：指導員工使用HMI和處理常見故障，如清潔光學部件或校準傳感器。

-預防性維護：制定定期保養計劃，包括鏡片清潔和激光器檢查，以減少停機時間。

三、接入的挑戰與解決方案

-挑戰1：產線節拍不匹配。如果鐳雕機處理速度慢，可能導致瓶頸。解決方案：選擇高速鐳雕機或優化標記路徑，例如使用多光束激光。

-挑戰2：數據錯誤或丟失。通信中斷可能導致標記信息錯誤。解決方案：實施冗余通信（如雙網絡）和錯誤校驗機制。

-挑戰3：空間限制。SMT產線布局緊湊，難以添加設備。解決方案：采用緊湊型鐳雕機或重新規劃產線流程。

-成本控制：接入可能增加初始投資，但通過提升效率和追溯性，通常在6-12個月內實現ROI。

四、結論

將在線鐳雕機接入SMT產線是電子制造智能化的關鍵一步，通過硬件、軟件和流程的緊密集成，可以實現自動化、高精度標記，提升整體生產效率和質量。企業應結合實際需求，選擇可靠供應商，并注重測試與培訓，以確保無縫接入。隨著工業物聯網（IIoT）發展，這種集成將進一步推動數字化工廠建設。

5個FAQ（常見問題解答）

1.什么是SMT產線？它為什么需要在線鐳雕機？

SMT產線是表面貼裝技術生產線，用于將電子元件自動貼裝到PCB上，廣泛應用于手機、汽車電子等領域。在線鐳雕機用于在PCB上標記序列號、二維碼等信息，實現產品追溯和質量控制。接入后，可以減少人工標記錯誤，提高生產效率和數據一致性。

2.接入在線鐳雕機需要哪些關鍵設備？

主要設備包括：鐳雕機本體、傳送帶或?qū)к墶LC控制器、傳感器（如光電傳感器）、通信模塊（支持Ethernet/IP或Modbus），以及MES系統用于數據管理。此外，可能需要防護罩和冷卻系統以確保安全運行。

3.如何確保鐳雕機與SMT產線同步，避免生產延遲？

通過PLC和傳感器實現硬同步：當PCB到達指定位置時，傳感器發送信號觸發鐳雕機工作。軟件上使用標準通信協議（如SECS/GEM）確保數據實時交換。優化標記參數（如降低激光功率以提高速度）和進行節拍測試，可以最小化延遲，通常目標是將標記時間控制在產線節拍內。

4.接入過程中常見的故障有哪些？如何解決？

常見故障包括：標記不清晰（因激光功率不足或焦距錯誤）、通信中斷（協議不匹配）、傳感器誤觸發。解決方法：定期校準激光頭和光學部件；檢查網絡連接和協議配置；清潔傳感器并調整位置。建議記錄故障日志，并培訓操作員進行快速診斷。

5.接入在線鐳雕機的成本高嗎？投資回報如何？

初始成本包括設備采購（約5-20萬元人民幣，取決于型號）、安裝和集成費用。但通過減少人工、降低廢品率和提升追溯性，投資回報通常可在6-12個月內實現。長期來看，它能提高OEE和靈活性，支持小批量生產，符合工業4.0趨勢。

以上內容提供了SMT產線接入在線鐳雕機的全面指南，如果您有更多具體問題，歡迎進一步咨詢！
