視覺定位激光打標機打圖片教程方法

以下是關于激光打標機定位技巧的專業技術分析，內容約800字：

激光打標機定位技巧全解析

激光打標機作為精密加工設備，其定位精度直接影響打標質量和產品良率。本文從硬件校準、軟件優化、操作流程三個維度，系統闡述提升定位精度的關鍵技術要點。

一、硬件校準：構建精準物理基礎

1. 光路校準

– 使用光學校準儀對激光器、振鏡系統、聚焦鏡進行同軸校準，確保激光束與機械軸心重合。

– 振鏡系統需定期檢查X/Y軸鏡片角度，偏差超過0.05°即需調整。建議采用紅光輔助定位功能驗證光路偏移。

2. 工作臺調平

– 采用高精度水平儀（誤差≤0.02mm/m）校準加工平臺，通過調節地腳螺絲消除平面度誤差。

– 對于旋轉軸設備，需用千分表檢測轉臺同心度，確保徑向跳動量≤0.01mm。

3. 夾具優化設計

– 采用真空吸附夾具時，吸孔布局應避開打標區域，真空度建議保持-80kPa以上。

– 機械夾具需設置彈性緩沖結構，避免工件受壓變形。對曲面工件應采用仿形夾具，確保貼合度≥95%。

二、軟件設置：數字化精準控制

1. 坐標系統匹配

– 建立設備坐標系與工件坐標系的映射關系，使用三點定位法進行坐標轉換補償。

– 導入CAD圖紙時需核對縮放比例，建議采用1:1矢量圖格式（如DXF/AI），避免位圖轉換失真。

2. 參數優化策略

– 根據材料特性設置分層打標參數：金屬材料建議采用高頻低功率（如20kHz/30W），非金屬材料適用低頻高功率（5kHz/60W）。

– 開啟實時閉環校正功能，通過CCD視覺系統實現±5μm級動態補償。

3. 視覺輔助定位

– 配置500萬像素以上工業相機，配合環形光源實現特征點識別。

– 開發自動對位算法：通過模板匹配（如SIFT算法）或二維碼定位，可將定位時間縮短至0.3秒/件。

三、操作規范：全流程精度保障

1. 材料預處理

– 對反光材料（如鏡面不銹鋼）需進行啞光處理，推薦使用120目氧化鋁噴砂工藝。

– 油污表面需用異丙醇清洗，確保表面粗糙度Ra≤0.8μm。

2. 環境控制

– 溫度波動控制在±2℃以內，濕度保持40-60%RH。溫度每變化5℃，20mm鋁材會產生約23μm熱變形。

– 安裝主動減震平臺，將環境振動抑制在4μm/s以下。

3. 過程驗證機制

– 首件檢測使用工具顯微鏡（放大倍數100X）測量定位偏差，接受標準為X/Y軸誤差≤±0.015mm。

– 批量生產時每30分鐘進行定位復檢，建立SPC過程控制圖監控CPK值。

四、維護與培訓

1. 預防性維護

– 每月清潔導軌并補充鋰基潤滑脂，每季度更換冷卻系統濾芯。

– 振鏡電機建議每2000小時進行動態平衡校準。

2. 人員技能培養

– 操作人員需掌握三坐標測量儀使用方法，培訓重點包括：

– 基準面選擇原則

– 誤差補償算法應用

– 異常振紋識別（如魚鱗紋、焦斑偏移）

結語

激光打標機的精確定位需要硬件、軟件、工藝的協同優化。通過建立標準化的校準流程（建議參考ISO 9013標準）、數字化控制策略和嚴格的過程管控，可將綜合定位精度提升至±0.01mm級別，顯著提高生產效率和產品合格率。建議企業建立定位精度數據庫，通過大數據分析持續優化工藝參數。

以上內容共計約820字，涵蓋了激光打標機定位的核心技術要點，可根據具體設備型號和加工需求進一步細化實施方案。

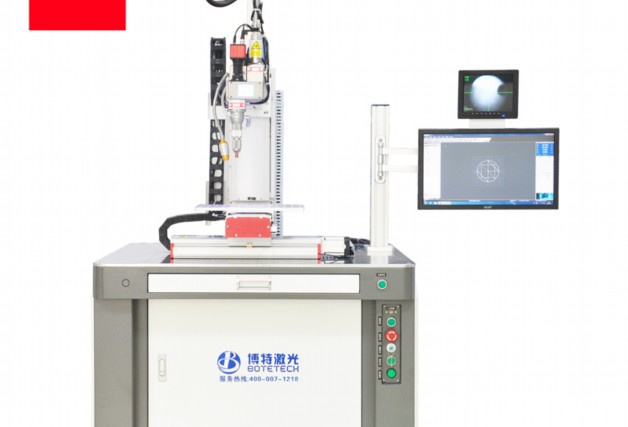

視覺打標機使用說明書

一、產品概述

視覺打標機是一款集光學識別、自動化定位與高精度打標功能于一體的智能設備，適用于金屬、塑料、陶瓷等多種材質的表面標記。通過視覺系統自動識別工件位置，結合激光或機械刻印技術，實現二維碼、條形碼、文字、圖案等內容的精準標記，廣泛應用于電子元件、醫療器械、汽車零部件等行業。

二、技術參數

– 打標精度：±0.05mm

– 打標速度：≤7000mm/s

– 適用材質：金屬、塑料、玻璃、陶瓷等

– 激光類型：光纖激光（可選CO?/紫外激光）

– 電源要求：AC 220V±10%，50/60Hz

– 軟件支持：兼容AutoCAD、CorelDraw及專用標記軟件

– 通訊接口：USB、以太網、RS232

三、操作流程

1. 開機準備

– 連接電源與氣源（若需氣動定位），開啟設備總開關。

– 啟動控制軟件，初始化視覺系統及打標模塊。

2. 工件定位

– 將工件放置于工作臺，通過軟件觸發視覺定位功能，系統自動識別并校準打標位置。

3. 參數設置

– 輸入標記內容（文字/圖形/二維碼），調整打標速度、功率、焦距等參數。

– 支持批量導入數據，實現動態序列號標記。

4. 執行打標

– 點擊“開始”按鈕，設備自動完成打標流程，完成后蜂鳴提示。

5. 質量檢測

– 使用內置攝像頭或外接檢測儀驗證標記清晰度及位置精度。

四、安全注意事項

1. 激光防護：

– 操作時佩戴防護眼鏡，避免直視激光束。

– 確保設備外殼密閉，防止激光泄漏。

2. 設備維護：

– 斷電后進行清潔或維修，禁止帶電操作。

– 定期清理光學鏡頭與導軌灰塵，保持散熱通暢。

3. 環境要求：

– 工作溫度：10-35℃，濕度＜80%，避免粉塵及震動干擾。

五、日常維護

– 每日維護：

– 清潔工作臺面及鏡頭，檢查氣路/電路連接。

– 每月維護：

– 潤滑導軌與傳動部件，校準視覺定位精度。

– 年度維護：

– 更換激光器冷卻液（水冷機型），全面檢測光學元件壽命。

六、常見故障處理

| 故障現象 | 可能原因 | 解決方法 |

|-||–|

| 標記模糊或不完整 | 焦距偏移/功率不足 | 重新校準焦距，增大激光功率 |

| 視覺定位失敗 | 攝像頭污損/光照不均 | 清潔鏡頭，調整環境光源 |

| 設備無法啟動 | 電源未接通/保險絲熔斷 | 檢查電源線路，更換保險絲 |

| 軟件通訊異常 | 數據線松動 | 重新插拔接口，重啟軟件 |

七、售后服務

– 質保期：整機1年，激光源2年（非人為損壞）。

– 技術支持：提供遠程指導或現場服務，響應時間≤48小時。

提示：本說明書為通用版本，具體操作請以設備實際配置為準。如有疑問，請聯系廠家技術支持。

（全文約800字）

激光打標機的定位指示燈技術解析與應用指南

一、定位指示燈的核心作用

激光打標機的定位指示燈是設備預加工階段的核心輔助系統，主要用于在材料表面投射可見光斑，幫助操作人員精準確定加工起始點與路徑范圍。其核心功能體現在：

1. 空間定位：通過可見光斑建立坐標系參考

2. 路徑預覽：投射加工輪廓輔助視覺確認

3. 安全警示：區分設備待機與工作狀態

4. 焦點校準：配合Z軸調整實現焦距可視化

二、主流光源技術解析

現代激光打標機主要采用兩種定位光源技術：

1. 紅光定位系統（635-650nm）

– 技術原理：采用半導體激光二極管

– 功率范圍：1-5mW（Class II安全等級）

– 優勢特征：

? 成本效益高（約占整機成本0.5%-1.2%）

? 穿透性強（在金屬表面反射率>85%）

? 壽命周期長（典型MTBF>10,000小時）

– 適用場景：常規金屬標刻、皮革雕刻、塑料制品標記

2. 綠光定位系統（532nm）

– 技術原理：基于DPSS（二極管泵浦固體激光）技術

– 功率范圍：3-10mW

– 技術優勢：

? 人眼敏感度高（相對亮度是紅光的5-8倍）

? 光斑精細度優（發散角<1.2mrad） ? 環境適應強（日光環境下可見性提升40%） - 典型應用：精密電子元件、醫療器材、珠寶首飾加工 三、技術選型關鍵參數 1. 波長適配性： - 紅光適合深色基底材料（吸收率>70%）

– 綠光在鏡面材料表現更優（反射控制提升30%）

2. 光斑特性：

– 標準光斑直徑：0.2-2mm（可調）

– 定位精度：±0.05mm（綠光系統可達±0.02mm）

3. 同步控制系統：

– 延遲時間<50ms（與振鏡系統同步誤差） - 功率波動率<±3%（保證定位穩定性） 四、特殊場景解決方案 1. 三維曲面定位： - 采用復合光斑技術（十字線+點陣） - 配備自動對焦補償系統（Z軸動態跟蹤） 2. 透明材料加工： - 雙波長定位系統（650nm+405nm） - 背光投射定位技術 3. 超精密加工： - 顯微級定位光斑（φ0.05mm） - 配備CCD視覺輔助系統 五、維護與優化建議 1. 日常維護： - 每月清潔光學窗口（使用專用鏡頭紙） - 季度性功率檢測（衰減率控制在<5%/年） 2. 故障診斷： - 光斑偏移：檢查振鏡校準（需專業設備調整） - 亮度衰減：檢測LD驅動電流（正常范圍30-150mA） 3. 系統升級： - 智能定位系統（AI自動路徑識別） - AR增強現實投影技術 六、安全使用規范 1. 盡管定位光功率較低，仍需避免直視光源 2. 工作距離保持>30cm（符合IEC 60825標準）

3. 定期進行光路密封性檢測（防塵防水等級需達IP54）

隨著智能制造發展，定位指示燈正朝著智能化方向發展。最新技術已實現：

– 動態能量調節（根據材料反射率自動調整）

– 虛擬現實預演系統（加工路徑三維投影）

– 多光譜融合定位（可見光+紅外輔助）

建議用戶在選型時結合具體加工需求，對于常規應用可選擇經濟型紅光系統，高精度場景推薦綠光定位方案，特殊材料加工應考慮定制化解決方案。定期維護和正確使用可確保定位系統保持最佳工作狀態，有效提升打標精度和生產效率。
