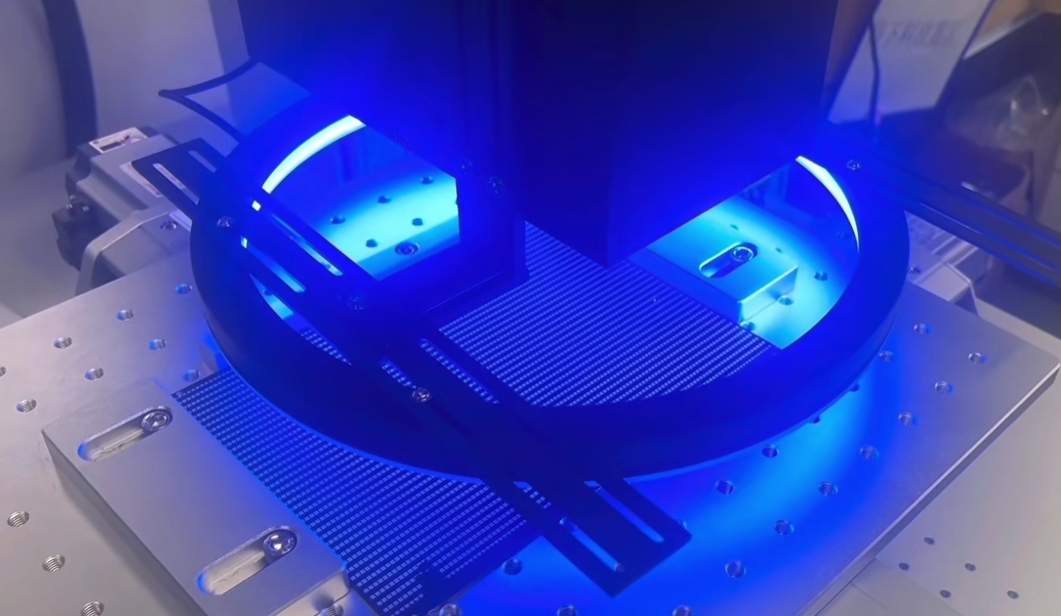

視覺定位激光打標機演示

以下是關于激光打標機定位技巧的專業解析，內容涵蓋核心技術與操作要點：

激光打標機定位技巧全解析

激光打標機的定位精度直接影響加工質量，尤其在精密制造、電子元件、醫療器械等領域，微米級誤差可能導致產品報廢。本文從設備校準、工藝參數、操作規范三個維度，系統闡述提升定位精度的關鍵技術。

一、設備校準：構建精準定位基礎

1. 光路校準

– 使用紅光指示器或校準紙檢查激光束與振鏡系統的同軸度，確保焦點位置與軟件坐標一致。

– 定期清潔F-θ透鏡，避免塵埃或燒蝕殘留物導致光路偏移。

2. 機械系統校正

– 采用標準網格板進行X/Y軸線性度測試，通過軟件補償參數修正導軌傳動誤差。

– 高精度機型需搭配激光干涉儀檢測重復定位精度，確保誤差≤±5μm。

3. 視覺輔助定位（CCD系統）

– 利用高分辨率攝像頭捕捉工件特征點，通過圖像識別算法自動匹配打標位置。

– 適用場景：曲面工件、異形件或批量加工時的快速對位。

二、工藝參數優化：動態補償誤差

1. 材料預處理策略

– 反光材料（如鋁合金）：表面噴砂或涂覆消光層，減少激光反射干擾定位。

– 透明材料（如玻璃）：使用背光定位法，通過底部光源增強輪廓識別。

2. 熱變形補償技術

– 設置預熱程序，連續加工前空運行激光頭5-10分鐘，消除機械部件熱膨脹影響。

– 對熱敏感材料（如塑料），采用脈沖模式降低瞬時功率，控制溫升范圍。

3. 動態聚焦調整

– 針對凹凸表面工件，啟用Z軸自動調焦功能，實時保持最佳焦深。

– 數據參考：焦深=2.44λ/(NA2)，需根據波長（λ）和數值孔徑（NA）匹配參數。

三、操作規范：細節決定精度

1. 基準點設定原則

– 優先選擇工件加工面的幾何中心或物理特征（如定位孔）作為坐標原點。

– 批量加工時使用夾具限位，配合真空吸附固定，減少人工擺放誤差。

2. 軟件輔助功能應用

– 開啟”虛擬打標”模式，通過低功率預覽驗證圖形位置。

– 利用坐標偏移功能補償工裝夾具的系統性偏差，記錄補償值形成工藝庫。

3. 環境控制要點

– 保持工作溫度20±2℃，濕度40-60%，避免溫濕度波動引起光學元件形變。

– 隔離振動源，設備基礎安裝減震墊，精密加工時關閉周邊大型設備。

四、進階技巧與維護策略

1. 多工位同步校準

旋轉工作臺需進行角度補償校準，通過四點定位法消除轉軸間隙誤差。

2. 預防性維護周期

| 部件 | 維護項目 | 周期 |

|-||–|

| 振鏡電機 | 軸承潤滑/除塵 | 500h |

| 導軌絲杠 | 清潔+重新涂潤滑脂 | 300h |

| 光學鏡片 | 檢查鍍膜損傷 | 100h |

3. 誤差診斷流程

定位異常時按”軟件坐標→機械傳動→光路系統”順序排查，使用激光功率計檢測能量分布均勻性。

結語

掌握激光打標機定位技術需理論與實踐結合。建議建立標準化作業流程（SOP），結合SPC統計過程控制方法，持續優化定位精度。對于高端應用場景，可引入六維平臺或激光跟蹤儀實現納米級定位，推動加工質量向更高層次突破。

（全文約820字）

激光打標機定位指示燈的光源類型及功能解析

激光打標機作為現代工業中高精度加工的核心設備，其定位系統的準確性直接決定了加工質量。而定位指示燈作為操作過程中不可或缺的輔助工具，其光源特性、工作原理及實際應用場景備受關注。本文將從技術原理、光源類型、安全規范等角度全面解析激光打標機定位指示燈的設計與應用。

一、定位指示燈的核心作用

在激光打標過程中，操作者需預先確定加工圖案的位置和范圍。定位指示燈通過投射可見光斑，在材料表面形成清晰的參考標記，幫助用戶完成以下關鍵任務：

1. 空間校準：通過光斑位置與設備坐標系的匹配，確保激光焦點與材料表面的垂直對齊。

2. 路徑預覽：勾勒出激光掃描的輪廓軌跡，避免因程序錯誤導致的材料報廢。

3. 安全警示：通過持續或閃爍的光信號提示設備處于工作準備狀態，防止誤操作。

二、光源類型與技術參數

當前主流設備采用的定位光源主要分為兩類：

1. 紅光定位系統

– 波長范圍：630-660nm（典型值650nm）

– 輸出功率：通常<5mW（符合Class II激光安全標準）

– 優勢特性：

– 紅色光譜在多數材料表面（如金屬、塑料）具有高對比度

– 低功耗設計延長LED壽命（普遍超過10,000小時）

– 成本效益顯著，適用于常規工業場景

2. 綠光定位系統

– 波長范圍：520-532nm（典型值532nm）

– 輸出功率：1-3mW（需符合IEC 60825-1安全規范）

– 核心優勢：

– 短波長特性提升光斑銳度，定位精度可達±0.05mm

– 在透明/半透明材料（如玻璃、亞克力）表面可見性更優

– 抗環境光干擾能力較強，適合高亮度車間環境

技術對比：

| 參數 | 紅光系統 | 綠光系統 |

|-|-|-|

| 人眼敏感度 | 中等（光效約30%） | 高（光效達88%） |

| 能耗水平 | 0.5-1W | 1.5-3W |

| 典型成本 | ￥200-500 | ￥800-1500 |

三、安全設計與操作規范

盡管定位光屬于低功率可見光，仍需遵守嚴格的安全標準：

1. 防護等級：必須通過EN 60825認證，確保漫反射光強低于0.39mW/cm2

2. 警示標識：設備需標注”LASER RADIATION”及危險等級（通常為Class 2）

3. 操作守則：

– 禁止直視光源輸出口

– 定期檢查光路密封性

– 配備專用防護眼鏡（OD4+級別）

四、特殊場景下的創新應用

隨著技術進步，新型定位系統已突破單一光源模式：

– 復合光引導：在超精密加工中采用紅綠雙色交叉定位，通過光斑重合實現亞微米級校準

– 動態調焦系統：集成CCD攝像頭與激光測距模塊，實現三維空間實時定位補償

– AR增強顯示：通過HMD設備疊加虛擬定位網格，提升復雜圖案的布局效率

五、維護與故障排查

常見問題處理方案：

1. 光斑偏移：檢查振鏡校準狀態，重新進行光束同軸調試

2. 亮度衰減：清潔光學窗口，必要時更換老化LED模塊

3. 顏色失真：檢測濾光片是否污染，調整驅動電流至額定值

結語

定位指示燈作為激光加工的人機交互界面，其技術演進正朝著智能化、高兼容性方向發展。未來隨著光纖激光器與AI視覺系統的深度融合，定位精度有望突破物理光學極限，為微納制造領域開辟新的可能性。操作人員需持續關注設備升級動態，通過科學使用與規范維護，充分釋放激光加工技術的潛力。

激光打標定位技術解析：原理、方法與優化策略

激光打標作為現代精密加工的核心技術，其定位精度直接影響加工質量和效率。本文將系統解析激光打標定位的技術原理、實施方法及優化策略，為工業應用提供理論指導。

一、定位系統組成與技術原理

1. 硬件架構

（1）振鏡系統：采用高速掃描振鏡實現激光束的二維偏轉控制，定位精度可達±5μm

（2）工作臺系統：精密直線電機驅動平臺，重復定位精度≤2μm

（3）視覺定位模塊：集成500萬像素工業相機，搭配遠心鏡頭實現亞像素識別

2. 軟件算法

（1）圖像處理算法：基于OpenCV的模板匹配算法，識別速度<200ms

（2）運動控制算法：PID+前饋復合控制算法，響應時間≤10ms

（3）坐標轉換算法：六參數仿射變換模型，轉換誤差<3μm

二、定位實施流程

1. 初始定位階段

（1）機械定位：利用限位開關實現±0.1mm粗定位

（2）視覺定位：通過Hough變換檢測定位標記，精度提升至±10μm

（3）自動對焦：激光測距傳感器實現Z軸定位，分辨率0.1μm

2. 動態跟蹤補償

（1）實時位置反饋：編碼器采樣頻率10kHz

（2）熱變形補償：溫度傳感器網絡構建補償模型

（3）振動抑制：加速度傳感器結合主動阻尼控制

3. 校準流程

（1）振鏡校準：采用九點標定法，建立XY坐標系映射

（2）光學校準：激光功率密度分布測試與優化

（3）坐標系統一：工件坐標系與機器坐標系的矩陣轉換

三、關鍵技術分類

1. 視覺定位技術

（1）特征匹配：SIFT算法實現旋轉不變性識別

（2）深度學習定位：基于YOLOv5的實時目標檢測

（3）多光譜成像：解決高反光材料定位難題

2. 混合定位技術

（1）視覺+機械復合定位：綜合精度提升40%

（2）激光干涉定位：納米級重復定位精度

（3）電磁定位：適用于非接觸式特殊場景

四、行業應用場景分析

1. 精密電子行業

（1）PCB板打標：定位精度要求±15μm

（2）芯片標識：采用紅外視覺定位穿透封裝材料

（3）柔性電路板：動態變形補償技術應用

2. 重工業領域

（1）大型工件定位：多相機拼接定位技術

（2）高溫環境定位：耐高溫視覺系統（800℃工況）

（3）曲面定位：三維點云匹配技術

五、優化策略與注意事項

1. 環境控制

（1）恒溫車間：溫度波動控制在±1℃

（2）隔振基礎：振動幅度<5μm/s2

（3）潔凈度管理：ISO Class 6級潔凈環境

2. 工藝參數優化

（1）定位速度與精度平衡：PID參數整定

（2）材料適應性調整：建立材料-參數數據庫

（3）能量密度控制：激光功率閉環反饋系統

3. 維護策略

（1）光學系統：每月F-Theta透鏡清潔維護

（2）機械系統：季度性導軌潤滑保養

（3）軟件升級：定期更新定位算法模塊

結語：

激光打標定位技術正朝著智能化、高精度方向發展。通過多傳感器融合、AI算法優化和精密控制技術的結合，現代激光打標系統已實現微米級定位精度。未來隨著量子傳感技術和數字孿生技術的應用，定位精度有望突破納米量級，為高端制造領域提供更強大的技術支持。企業應根據具體應用場景，綜合考慮成本效益和技術指標，選擇最優定位方案。
