微流控芯片激光焊接工藝詳解

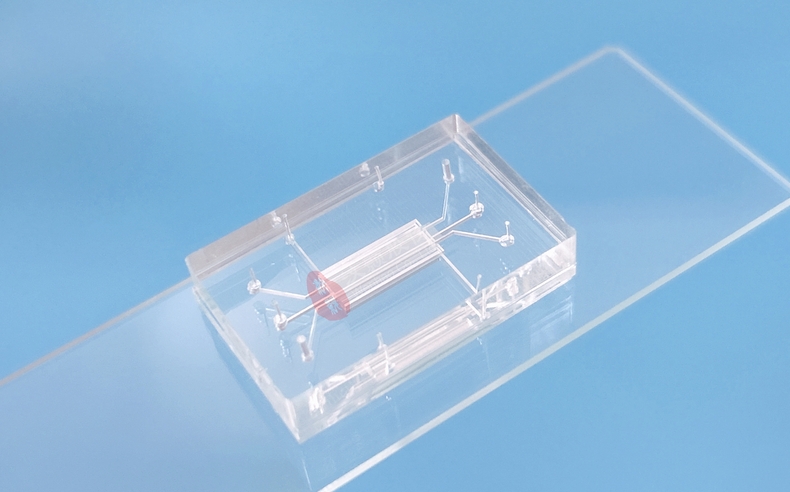

如果你把一整個化學實驗室，縮小到一塊指甲蓋大小的芯片上，會發生什么？這就是微流控芯片（Microfluidic Chip）的神奇之處。它能在微米甚至納米級的通道里，操控液體、混合試劑、完成反應，就像在芯片上跑著無數個微型“化學工廠”。

而這一切的基礎，就是——加工技術。只有把這些微小的流道、腔室和結構精確加工出來，芯片才能發揮作用。

一. 常見的微流控芯片加工方法

微流控芯片的加工工藝，和半導體、精密機械有些相似，但又有自己的獨特需求。主要有以下幾類：

1. 光刻-蝕刻法（Photolithography + Etching）

這是最經典的加工方式，靈感來自半導體芯片制造。首先將光敏材料涂在基底（如硅片、玻璃）上，通過掩膜版和紫外光曝光，將微通道的圖案“刻”到材料上，再用濕法或干法蝕刻把溝槽蝕出來。優點是精度高，可達微米級；缺點是設備昂貴、工序復雜，不太適合小批量快速迭代。

2. 軟光刻（Soft Lithography）

這是一種靈活、低成本的加工方法。通常先用光刻在硅片上做一個“模具”，然后用PDMS（聚二甲基硅氧烷）倒模，得到帶有微通道的柔性芯片。PDMS透明、透氣、生物相容性好，非常適合生命科學和醫學檢測。但它耐化學性和機械強度有限，不適合某些強腐蝕液體。

3. 熱壓/注塑成型（Hot Embossing / Injection Molding）

如果需要批量生產塑料芯片，可以先用金屬模具（通常是鎳或鋼）加工出微通道結構，然后將熱塑性材料（如PMMA、COC）在高溫高壓下壓制成型，或直接注塑。優點是產量高、成本低；缺點是模具制作周期長、前期投入大。

4. 激光加工（Laser Ablation）

使用紫外激光或飛秒激光直接在材料表面刻出通道結構，適合原型制作或個性化芯片開發。速度快、工藝靈活，但通道表面粗糙度較高，可能影響流體控制精度。

5. 3D打印（Additive Manufacturing）

近年來興起的加工方式，可直接打印帶有三維通道的結構。優點是設計自由度高，可實現傳統加工難以完成的復雜結構；缺點是分辨率和材料限制仍是瓶頸。

二. 加工過程中的關鍵問題

無論哪種加工方法，都要關注以下幾個核心要素：

* 尺寸精度：微通道寬度、深度常在幾十到幾百微米范圍，任何微小偏差都可能改變流速和反應條件。
* 表面光滑度：過于粗糙的表面會導致流體滯留、氣泡產生，影響實驗結果。
* 材料選擇：是否需要透明、耐高溫、耐酸堿或與生物兼容，要根據具體應用來選材。
* 密封與封裝：芯片通道加工完后，還需與另一層材料進行鍵合（如等離子體處理+熱壓合），保證液體不泄漏。

三. 應用場景

微流控芯片加工技術的成熟，讓它在醫療檢測、環境監測、食品安全、化學合成等領域快速落地。比如：

* 新冠病毒核酸檢測芯片——幾分鐘內完成PCR擴增和檢測。
* 便攜式血液分析芯片——幾滴血即可檢測多項指標。
* 食品農殘檢測芯片——現場快速檢測農藥殘留。

未來，隨著納米加工、智能材料和AI輔助設計的發展，微流控芯片可能會變得更便宜、更高效，讓“隨身實驗室”走進千家萬戶。

結語：

微流控芯片加工技術，本質上是“把宏觀實驗室搬到微觀世界”，而這背后融合了材料學、精密加工、流體力學等多學科力量。每一條只有頭發絲直徑十分之一的微通道，都是工程師和科學家智慧的結晶。或許在不久的將來，我們手中的一塊小芯片，就能完成過去整個實驗大樓才能做的事情。

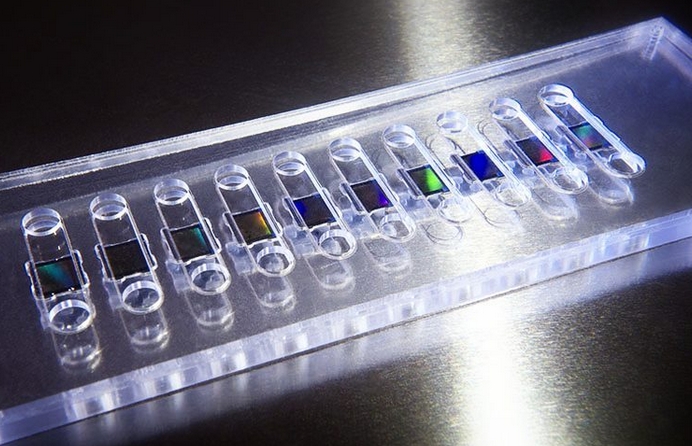

近年來，微流控芯片（Microfluidic Chip）在生物檢測、化學分析、藥物篩選等領域越來越受關注。它的核心優勢在于——把復雜的實驗室操作“搬進”巴掌大小的芯片中，利用微米級的通道實現精確的液體操控。那么，這樣一塊精密的芯片是怎么做出來的呢？

1. 設計階段：畫“迷宮”

制作的第一步，是根據應用需求設計芯片內部的微通道結構。這就像設計一座微型迷宮——通道的寬度、高度、連接方式都會直接影響流體的速度、混合效果和反應時間。

* 常用工具：AutoCAD、CorelDRAW 等繪圖軟件，或者專業的光刻掩膜設計軟件。
* 注意事項：通道過窄可能會堵塞，過寬又會影響精確控制，因此一般寬度在幾十到幾百微米之間。

設計完成后，就需要將設計圖輸出成掩膜版（Mask），它將作為后續光刻工藝的“模具”。

2. 母模制作：用光刻“雕刻”微結構

母模相當于芯片的“母版”，后面所有芯片的結構都要從它復制而來。

* 材料選擇：常用硅片（Silicon Wafer）或玻璃片作為基底。
* 關鍵步驟：

1. 涂覆光刻膠：在硅片表面均勻涂一層感光材料（光刻膠）。
2. 曝光顯影：通過紫外光將掩膜版上的圖案“照”到光刻膠上，顯影后就能得到通道的凸起或凹陷結構。
3. 刻蝕：用濕法或干法刻蝕技術，將設計的通道深度蝕刻到基底中。
4. 去膠清洗：移除多余光刻膠，得到干凈的母模。

這一步完成后，母模就像一塊雕刻好的模具，等待復制使用。

3. 復制芯片結構：軟光刻（Soft Lithography）

微流控芯片常用 PDMS（聚二甲基硅氧烷） 作為材料，因?yàn)樗该鳌⑷彳洝⒁准庸ぃ液筒Ａ芾喂陶澈稀?/p>

* 流程：

1. 將液態 PDMS 倒在母模上。
2. 放入真空環境中，去除氣泡。
3. 在烘箱中加熱固化（一般 60\~80℃）。
4. 小心剝離 PDMS 層，就得到帶有通道結構的芯片上層。

PDMS 的優勢是可以反復從同一母模上制作多個芯片，大幅降低成本。

4. 芯片封裝：讓通道“密不透風”

光有帶通道的 PDMS 層還不夠，需要和另一層材料（玻璃片或另一片 PDMS）封裝在一起，形成封閉的流體通道。

* 常用方法：等離子體處理（Plasma Treatment），它能讓 PDMS 和玻璃表面產生羥基，進而形成強力化學鍵結合。
* 關鍵點：粘合要迅速且精準對位，否則通道會錯位或變形。

5. 打孔與接口安裝

為了讓液體進入和流出芯片，需要在 PDMS 層上打進樣孔和出樣孔，常用金屬打孔器或激光打孔。之后安裝微針頭、管路等接口，方便與外部泵系統連接。

6. 測試與質檢

制作完成的芯片要進行氣密性測試和流體測試，確保通道沒有堵塞、漏液或結構損傷。

* 常見檢測：注入染色液觀察流動情況；在顯微鏡下檢查通道完整性。

7. 大規模生產（可選）

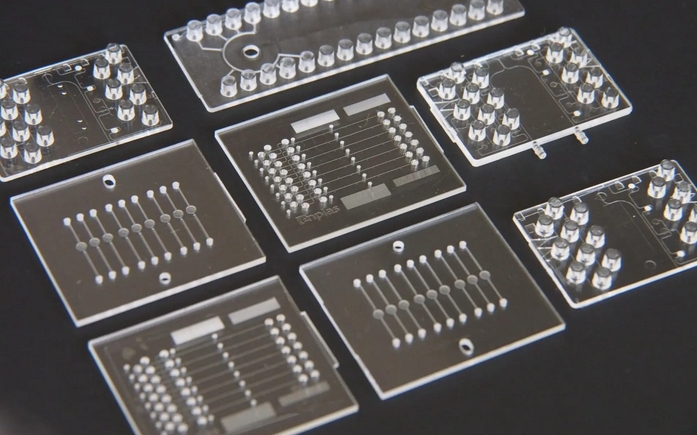

科研階段通常是手工批量制作，但如果要產業化，則會采用熱壓成型、注塑等方式，大幅提高生產效率并降低單片成本。

小結：

微流控芯片的制作流程看似復雜，其實可以概括為 “設計 → 制模 → 復制 → 封裝 → 接口 → 測試” 六大步驟。它就像造房子：先畫藍圖、做地基（母模）、澆筑墻體（PDMS）、裝上門窗（接口）、最后驗收。隨著技術成熟和自動化生產的引入，微流控芯片的制造門檻正不斷降低，未來或許人人都能用上這種“掌中實驗室”。

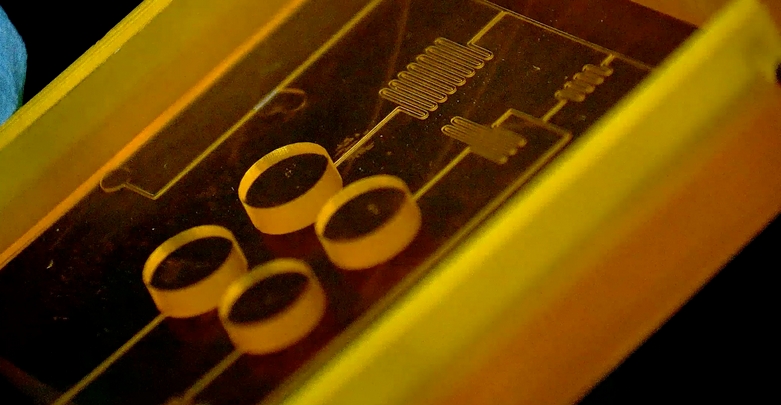

微流控芯片技術（Microfluidic Chip Technology）是一種利用微米或納米級流道，將樣品液體在極小空間內進行操控、輸運、混合和檢測的技術。它將流體力學、精密加工、化學分析以及生物技術結合在一起，被譽為“實驗室芯片化”（Lab-on-a-Chip）的核心支撐技術。其核心思想是將傳統實驗室中所需的各種反應、分離、檢測等操作微縮到芯片上完成，從而大幅度節省試劑、縮短分析時間，并提升靈敏度和自動化程度。

一、技術原理

微流控芯片通常由玻璃、硅片或聚合物材料（如PDMS）制成，通過微加工技術刻蝕出微米級的流道網絡。流體在流道內的運動受毛細力、壓力差或電場等驅動。由于尺度微小，液體在其中呈層流狀態，幾乎不存在湍流，這使得流體混合、反應和傳質過程可控且可預測。此外，芯片可集成傳感器、加熱元件、光學檢測模塊等，實現全流程自動化分析。

二、主要優勢

1. 試劑和樣品用量少：常規實驗可能需要毫升級液體，微流控僅需納升級到微升級，大幅降低成本。
2. 分析速度快：反應路徑縮短、傳質效率高，可在幾分鐘甚至幾秒內完成檢測。
3. 高通量與并行化：可在同一芯片上同時進行多組實驗，提高效率。
4. 便攜性與自動化：芯片體積小，易與便攜檢測設備結合，適合現場快速檢測。

三、典型應用

1. 生物醫學檢測：微流控芯片可快速檢測血液、生物標志物、DNA、RNA等。例如新冠病毒核酸檢測芯片可實現樣品上芯、自動提取、擴增和檢測一體化。
2. 藥物篩選：在芯片內模擬人體微環境，快速篩選藥物反應，降低研發成本。
3. 環境監測：檢測水質、空氣中污染物濃度，實現便攜式實時監控。
4. 食品安全檢測：檢測農藥殘留、病原菌等，提高食品質量管控效率。
5. 單細胞分析：精確操控單個細胞進行分選、培養和分析，為細胞治療與干細胞研究提供支持。

四、發展前景

隨著材料科學、微納加工和檢測技術的不斷進步，微流控芯片正向更高靈敏度、更低成本和更易大規模生產的方向發展。同時，與人工智能、大數據結合，可實現檢測數據的智能分析與預測。在未來，它有望在個性化醫療、可穿戴診斷設備、現場快速檢測等領域發揮更重要作用。

微流控芯片技術不僅是實驗室“微縮革命”，更可能是醫療診斷、生命科學研究和公共安全領域的重要推動力。
