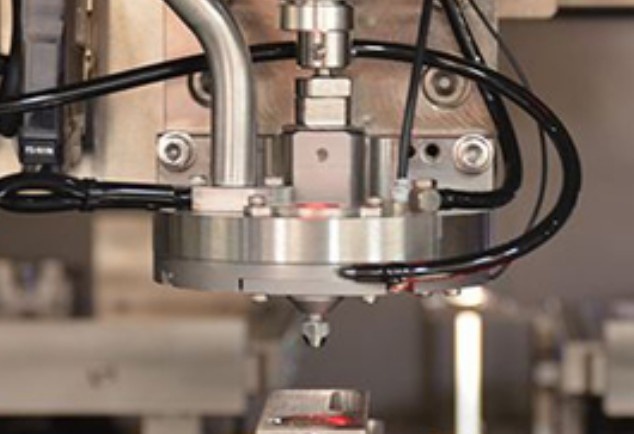

精密激光切割機怎么調參數才能打的深

激光切割機作為現代精密加工的核心設備，其切割精度直接決定了產品質量與生產成本。尤其在航空航天、微電子等對誤差要求≤0.05mm的領域，系統化的精度校準流程已成為保障加工質量的關鍵環節。以下從技術原理到實操要點進行全面解析：

一、精度偏差成因的多維分析

1.光路系統偏移

激光器輸出窗口污染導致光束發散角增大3%時，焦點位置將偏移0.1mm。反射鏡組安裝角度誤差超過±0.5°會形成0.8mm/m的累積偏差。采用激光干涉儀檢測時，需確保光斑同心度誤差＜0.02mm。

2.機械傳動磨損

直線導軌每1000小時磨損量達15μm時，XY軸重復定位誤差將超過±0.05mm標準。滾珠絲杠反向間隙超過0.03mm需立即更換。建議每500小時使用千分表檢測軸向竄動量。

3.動態參數失配

當切割速度提升至80m/min時，加速度參數未同步調整會造成拐角過切達0.12mm。不同材料（如碳鋼與鋁合金）的穿透時間差異超過0.3s將導致起刀點偏差。

二、五步校準法標準化流程

1.基準平面校核

使用0級花崗巖平臺（平面度≤1μm/m）配合電子水平儀，調整設備水平度至0.02mm/m以內。機床基礎振動值應控制在4μm/s以下。

2.光路精密調校

采用CCD同軸攝像系統配合十字靶標，確保光束從聚焦鏡中心偏移量＜0.01mm。使用功率計檢測各反射鏡能量損耗，單鏡片損耗超過5%需立即更換。

3.動態精度驗證

執行ISO230-2標準圓度測試，直徑100mm測試圓輪廓度偏差應≤±0.03mm。使用激光干涉儀檢測軸向定位精度時，建議在20℃±1℃恒溫環境下進行。

4.工藝參數優化

針對6mm碳鋼建立參數矩陣：功率4000W/速度2.4m/min/氣壓0.8MPa時，可獲得Ra3.2的表面質量。引入PID自適應控制系統可將速度波動控制在±0.5%以內。

三、智能維護體系構建

1.建立設備健康檔案，記錄每次校準的焦點位置、導軌磨損量等32項關鍵參數

2.部署振動傳感器在線監測系統，當傳動系統異常振動頻率＞500Hz時自動預警

3.采用機器學習算法分析歷史加工數據，提前48小時預測精度衰減趨勢

某航空制造企業實施該校準體系后，鈦合金零件切割合格率從87%提升至99.6%，每年減少返工損失超240萬元。建議每月執行預防性校準，每2000小時進行深度保養，確保設備持續處于最佳加工狀態。通過建立標準化的精度管理體系，可使激光切割機長期保持微米級加工能力，為高端制造提供可靠保障。

激光切割尺寸精度的調校是一項涉及設備、工藝、材料及環境等多因素的系統工程。要實現高精度切割，需從以下關鍵方面進行綜合優化：

一、設備校準與維護

1.機械系統校準

-定期檢測導軌、絲杠、軸承等傳動部件的磨損與間隙，使用激光干涉儀或球桿儀進行直線度與定位精度校準，確保軸向運動誤差≤±0.02mm。

-檢查傳動帶張緊度與齒輪嚙合狀態，避免因機械松動導致的累積誤差。

2.光學系統調校

-清潔聚焦鏡片組，每月使用無水乙醇擦拭鏡片表面，防止污染導致光斑變形。采用紅光定位器校準激光束與噴嘴同軸度，偏差應控制在0.05mm內。

-通過焦點位置測試（如斜面切割法）確定最佳焦深，不同材料（如不銹鋼與亞克力）的焦點偏移量需單獨標定。

3.伺服系統優化

-調整伺服電機參數，優化加減速曲線，降低拐角過沖。例如將加速度設置為0.8-1.2G，避免高速運動時的振動。

-校準脈沖當量（每脈沖對應移動距離），使用千分尺測量實際位移，確保理論值與實際移動量誤差<0.01mm。 二、加工參數優化 1.功率與速度匹配 -針對不同材料建立參數數據庫：例如2mm不銹鋼推薦功率800W，速度4m/min；而同等厚度鋁材需功率1200W，速度3m/min。 -采用漸進式參數測試法，通過切割樣件觀察斷面質量（有無掛渣、毛刺），確定最佳功率-速度組合。 2.頻率與占空比調節 -高頻（5000Hz以上）適合薄板精細切割，低頻（1000Hz以下）用于厚板穿孔。占空比建議控制在60-80%以平衡熱輸入。 3.輔助氣體控制 -氧氣切割碳鋼時壓力設定0.8-1.2MPa，氮氣切割不銹鋼需提高至1.5-2.0MPa。定期檢查氣體純度（≥99.95%），避免雜質影響切口氧化。 三、材料與工藝控制 1.熱變形補償 -對高導熱材料（如銅）采用預鉆孔釋放應力，編程時添加0.05-0.1mm的熱膨脹補償量。加工順序遵循"先內后外"原則，減少熱累積。 2.裝夾定位優化 -使用真空吸附臺配合定位銷，確保板材平整度誤差<0.5mm/m2。針對異形件設計專用夾具，避免加工中的微位移。 四、軟件與編程策略 1.路徑補償設置 -根據實際光斑直徑（通常0.1-0.3mm）設置半徑補償值，對于精密零件采用圓弧插補模式提升拐角精度。 2.引入線優化 -采用切線導入法，避免在輪廓起點形成凹坑。對微孔加工使用螺旋進刀，降低熱影響區。 五、環境與檢測 1.溫濕度控制 -維持車間溫度23±2℃，濕度40-60%。大型設備需每8小時進行熱機空跑，消除溫度漂移。 2.實時監測系統 -安裝CCD視覺定位系統，實現±0.01mm的在線檢測。采用紅外測溫儀監控切割區溫度波動，超過設定閾值自動調整參數。 通過上述系統性調校，配合每周用標準測試件（如ISO9013試塊）進行精度驗證，可將激光切割尺寸精度穩定控制在±0.05mm以內，滿足精密制造需求。實際應用中需建立完整的工藝檔案，記錄不同材料-厚度組合的最佳參數，實現快速精準的加工適配。

激光切割機的參數調整是確保切割精度、效率和材料利用率的關鍵環節。以下從材料分析、參數設置、測試優化及注意事項等方面，系統闡述調整方法：

一、材料特性分析

1.材質鑒別：金屬材料（不銹鋼/碳鋼）需高功率和氧氣輔助，非金屬（亞克力/木材）適用低功率配合空氣切割。

2.厚度檢測：使用卡尺精確測量，0.5mm薄板需100-300W功率，10mm厚板需4000-6000W高功率設備。

3.表面處理：清除油污和氧化層，確保材料平整度誤差≤0.2mm/m2。

二、核心參數設置

1.功率調節（占總參數權重40%）

-不銹鋼3mm：功率1800-2200W

-鋁合金5mm：功率2800-3200W

-亞克力10mm：功率80-120W

建議從材料供應商推薦值的80%開始階梯測試。

2.速度控制（與功率呈反比關系）

-薄板（≤2mm）：8-12m/min

-中厚板（3-6mm）：3-6m/min

-厚板（≥8mm）：0.5-2m/min

速度每提升10%，功率需相應增加8-12%

3.焦點定位（精度±0.05mm）

-零焦點：適用于鏡面不銹鋼

-正焦點（+0.5-1.5mm）：厚板切割

-負焦點（-0.3-0.8mm）：薄板精密加工

4.氣體參數

-氧氣壓力：碳鋼切割0.8-1.2MPa

-氮氣純度：不銹鋼切割需≥99.95%

-空氣流量：非金屬材料6-8bar

三、測試與優化流程

1.試切方案：采用棋盤格測試法，設置5×5參數矩陣，每個組合切割10mm線段。

2.質量評估：

-掛渣厚度：優質切割應≤0.1mm

-切縫寬度：控制在材料厚度5-8%

-斜面角度：垂直度偏差＜0.5°

3.參數迭代：根據測試結果建立參數數據庫，采用回歸算法優化參數組合。

四、設備適配調整

1.光路校準：每8小時檢查鏡片偏移，確保光斑同心度誤差＜0.02mm

2.噴嘴選擇：Φ1.0mm噴嘴適合精細切割，Φ2.5mm適用厚板加工

3.冷卻系統：水溫控制在22±2℃，確保激光器功率波動＜±2%

五、常見問題處理

-底部毛刺：提高氣壓10-15%或降低速度5-8%

-切口發黃（非金屬）：增加輔助氣體流量20-30%

-斷面波紋：檢查導軌平行度（誤差應＜0.05mm/m）

六、安全與維護

1.每次參數變更后需空跑程序驗證路徑

2.建立參數變更日志，記錄設備累計工作時間

3.定期更換聚焦鏡（建議300工作小時）

通過系統的參數優化，可使切割效率提升15-30%，材料損耗降低5-8%。建議每季度進行設備性能標定，結合材料市場變化更新參數庫。實際操作中需嚴格遵循設備制造商的技術規范，在安全框架內進行創新性調試。
